SPWM Pompa Loop Tertutup Mesin Pemotong Rumput Bldc Fan Driver Ic

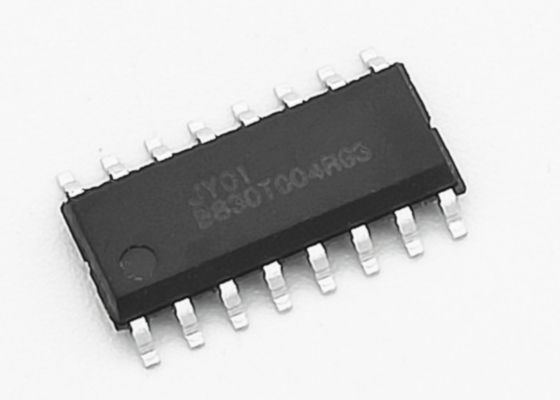

IC kontrol motor dc brushless 3 fase JY01

Fitur JY01

JY01 adalah IC kontrol yang dirancang khusus untuk driver motor DC brushless, diterapkan pada sensor Hall motor BLDC atau motor BLDC tanpa sensor, aplikasi yang mudah, rangkaian periferal sederhana, biaya rendah, mode penggerak SPWM dengan kebisingan rendah, efisiensi tinggi, kualitas stabil dan profesional dukungan teknis, JY01 telah dengan cepat disetujui oleh banyak insinyur elektronik.

JY01 telah banyak digunakan di berbagai bidang, seperti:
kipas DC brushless, pompa DC brushless, mesin pemotong rumput, skuter, mobil seimbang, robot, instrumen dan peralatan ilmiah, pompa bahan bakar otomatis, jendela listrik, pengaturan kursi listrik, kipas AC, penyesuaian kaca spion elektrik, seperti peralatan rumah tangga seperti penyedot debu, AC, peralatan pipa, mainan anak-anak kelas atas, pesawat model, model mobil, model, dll.;Ini juga telah banyak digunakan pada alat genggam seperti mesin gerinda, bor tangan, mesin ukiran, obeng listrik, dll.


2: Karakteristik

Tegangan kerja: 4,5 v-5,5 V.

Suhu kerja: -40-85 ℃
Mode berkendara: SPWM
Mode berkendara Daul: Dengan Hall senor atau tanpa sensor
Motor adaptif: tidak ada motor hall / motor hall.
Kontrol kemudi: positif / negatif
Pembalikan lembut: Ya
Sinyal kecepatan: Ya
Perlindungan kelebihan beban: Ya
Loop tertutup saat ini: Ya
Drive arus konstan: Ya
Perlindungan pemblokiran: Ya
Awal yang lembut: ya
Teknologi khusus: JYKJ fungsi mulai keselamatan kondisi penuh
Penyesuaian kecepatan: linier
Periode mulai lunak: 1 S, 3 S, 10S opsional

Kemasan SOP16

JY01 terdiri dari Hall daya sedang dan sikat tanpa sensor
papan pengontrol, 6 pcs TO-220 dikemas dari MOSFET daya tinggi m
belakang PCB, tegangan papan kontrol VCC dalam kisaran
Arus operasi maksimum hingga 20A (ditambah heatsin yang sesuai
sirkuit telah berhasil digunakan seperti sikat DC
pompa motor DC brushless, motor skuter, perangkat genggam, dll
Aplikasi kerangka N + N dapat mencapai kebutuhan volume tinggi
saat ini, sehingga banyak digunakan di banyak kontrol motor DC brushless
tegangan kerja yang lebih tinggi atau arus kerja yang lebih tinggi.Sirkuit ini ar
sirkuit yang matang.Sirkuit karena stabilitas tinggi, produksi mudah dan
biayanya rendah dan dapat difasilitasi untuk produksi modular


JY01 terintegrasi IC kontrol 2 in 1 untuk Hall atau motor DC brushless tanpa sensor, yang membuatnya sangat mudah
aplikasi yang digunakan, harap perhatikan sebelum desain dan aplikasi sirkuit.
1: JY01 untuk driver motor sensor Hall, hubungkan Pin 1 ke Vss atau hubungkan 5V saat dihidupkan, JY01 akan mengemudi sebagai cara Hall.
2: JY01 untuk driver motor Tanpa Sensor, menawarkan 0.1V -4V ke Pin 1, JY01 akan mengemudi sebagai cara tanpa Sensor.
Pin 1 adalah pin multi fungsi, ada tiga status operasional:
1: JY01 dalam pengaturan aplikasi saat dihidupkan.
2: Pin ini adalah pin kontrol Aktifkan di bawah Hall way, Tegangan level tinggi adalah drive normal, Tegangan level rendah
dilarang-drive (tidak ada output)
3: Pin ini adalah pin penyesuaian torsi Start di bawah cara Sensorless, rentang tegangan: 0.1V-2V.
Harap konfirmasi status aplikasi JY01 sebelum desain.

a) Pengaturan torsi start: Pengaturan torsi start penting untuk start motor tanpa sensor, yaitu
Torsi start berhubungan dengan kinerja motor.motor tidak akan start atau susah start jika
torsi awal kecil, motor akan berguncang atau mundur jika torsi awal terlalu tinggi.
Debugging aplikasi awal sesuai dengan beban motor, ikuti langkah-langkah sebagai berikut:
i. Hubungkan potensiometer 20K ke 0 V dan 5 V, pin tengah terhubung ke pin JY01 IC I.
ii. Sesuaikan potensiometer ke 0 V (Mulai torsi 0) saat dihidupkan.
iii. Masukkan sinyal pengaturan kecepatan ke pin VR dari 0V ke 5V, dan periksa start motor atau tidak
iv.Jika motor tidak bisa start atau start tidak normal, bisa menambahkan nilai potensiometer menjadi 0,1 V lalu
ulangi Langkah iii, jika motor masih tidak menyala, tambahkan potensiometer 0,2V / 0,3V / 0,4V dan
ulangi Langkah iii sampai motor hidup.
v. Jika motor mundur saat start, itu berarti torsi Start tinggi, itu harus mengurangi Start
torsi untuk start normal, Jika tidak, pembalikan yang lama akan merusak motor dan MOSFET.
b) Perlindungan kelebihan beban dan pengaturan resistansi pengambilan sampel saat ini: JY01 memiliki kelebihan beban yang sempurna
fungsi perlindungan, ia memiliki perlindungan yang berlebihan dan fungsi perlindungan arus yang tidak normal
ketika nilai resistor sampling saat ini R disetel dengan benar.Kapan tegangan pin bertemu
0.1V, pemantauan kelebihan beban akan dimulai, dan beralih ke kondisi arus Konstan, arus drive tidak akan
berubah, tidak peduli tegangan VR semakin tinggi atau rendah dan beban semakin besar atau
Dalam keadaan ini, JY01 akan terus menawarkan daya penggerak konstan ke motor.jika tegangan pin Is
memenuhi 0,2V atau lebih, perlindungan akan diaktifkan dalam 4,5 μs.
Metode pemilihan nilai R.
Rumus nilai R I = 0.1 / R
I: nilai arus konstan (unit: Amp)
0.1: JY01 Adalah tegangan pin
R: resistansi batas saat ini (unit: Ohm)
Misalnya: arus kerja: 3A, atur arus pengaman konstan ke 5A, saat arus
bertemu dengan 5A atau lebih, program akan menjaga arus pada 5A. jadi sesuai dengan rumus
I = 0,1 / R, R = 0,1 / 5 = 0,02 Ohm, jadi perlindungan Overload dan resistor daya sampling saat ini
harus 20 mOhm
c) Perlindungan pemblokiran: perlindungan pemblokiran akan diaktifkan dan menghentikan keluaran jika motor tidak menyala
mulai normal dalam 3 detik, kurangi voltase VR ke 0 untuk keluar dari perlindungan, naikkan voltase VR
untuk menghidupkan kembali motor.



UNDUH PANDUAN PENGGUNA IC JY01
JY01_V3.5_2018-Inggris.pdf
