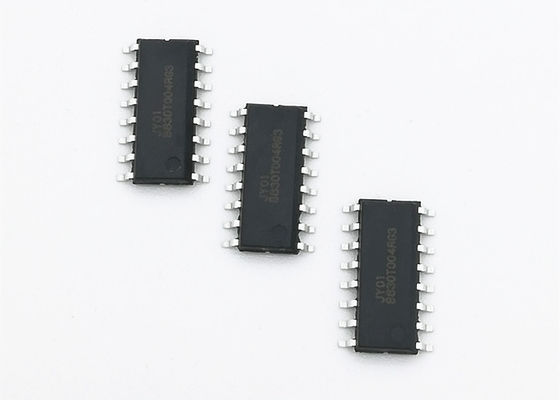

Brushless 12V DC Kontrol Kecepatan Motor Mikrokontroler IC

JY02A IC pengontrol motor DC brushless tanpa sensor


JY02A adalah ASIC untuk motor DC brushless tanpa sensor, dengan sirkuit periferal sederhana, fungsi sempurna, ukuran ringkas, debugging sederhana (hampir tidak ada debugging), efisiensi drive tinggi, aplikasi fleksibel, aplikasi luas, dll.
JY02A adalah IC aplikasi perangkat keras murni, yang memecahkan masalah penulisan program.JY02A secara internal memperkuat berbagai sirkuit kontrol penggerak motor DC brushless tanpa sensor, seperti sirkuit start adaptif, sirkuit kompensasi daya, sirkuit koreksi nilai Q, koreksi faktor daya, sirkuit deteksi fase, sirkuit decoding operasi dua arah, sirkuit perlindungan rotor terkunci, deteksi gaya gerak listrik balik sirkuit, sirkuit deteksi & kontrol saat ini, sirkuit deteksi & perlindungan tegangan, dll., Setelah beberapa penyesuaian komponen eksternal, dapat menggerakkan berbagai motor DC brushless tanpa sensor, JY02A memiliki kemampuan memulai beban tertentu, yang sangat penting di sebagian besar aplikasi.

JY02A dapat diterapkan pada motor brushless DC tiga fase dengan koneksi "Y" dan "segitiga".
Aplikasi: robot penyapu, pompa air otomotif, pompa sirkulasi boiler yang digantung di dinding, pompa booster rumah, generator oksigen, berbagai kipas / blower, obeng listrik, tirai listrik, pintu otomatis, pompa oli hidraulik, pompa udara bertekanan tinggi, kompresor AC otomotif , Kompresor tanpa sikat DC, troli AGV, berbagai peralatan pemilahan logistik linier dan loop, mesin pemotong rumput, penyemprot, baling-baling bawah air, dll.

Karakteristik fungsional:
☆ Tegangan kerja: 4,5 v-5,5 V. ☆ Suhu kerja: -55-125 ℃
☆ Mode penggerak: SPWM ☆ Motor adaptif: Motor BLDC tanpa sensor
☆ Kontrol arah: CW / CCW ☆ Pembalikan lembut: Ya
☆ Sinyal kecepatan: Ya ☆ Perlindungan kelebihan beban: Ya
☆ Loop tertutup saat ini: Ya ☆ Drive arus konstan: Ya
☆ Perlindungan pemblokiran: Ya ☆ Mulai pengaturan torsi: Ya
☆ Mulai lembut: Ya ☆ Teknologi khusus: JYKJ fungsi mulai keamanan kondisi penuh
☆ Penyesuaian kecepatan: linier ☆ Fungsi adaptasi diri EAI



Mode dan parameter Drive JY02A:

1: Output PWM drive atas fase UH / VH / WH, sinyal pergantian drive fase bawah UL / VL / WL
keluaran, mode penggerak ini adalah cara ekonomis untuk mengurangi biaya perangkat keras, terutama di
penerapan driver motor tegangan tinggi dan daya tinggi.mode keluaran PWM drive atas adalah
sirkuit yang lebih mudah dan stabilitas yang lebih tinggi daripada mode keluaran PWM drive bawah.
2: Frekuensi PWM JY02A adalah 13KHz, yang tidak hanya memperhitungkan komprehensif
rasio efisiensi dan kebisingan, tetapi juga meningkatkan daya dan mengurangi konsumsi daya
dari sirkuit penggerak.Torsi motor lebih tinggi dari 20KHz di bawah yang sama
Sumber Daya listrik.
Denyut dari JY02A
Harap perhatikan bahwa JY02A mengeluarkan satu sinyal pulsa selama pergantian motor BLDC
fase setiap kali.Artinya JY02A tidak menghasilkan satu pulsa saat motor berputar.Untuk
Contoh diagram skema berikut: rotor bagian dalam, motor kutub 2 pasang, artinya
motor membutuhkan fase pergantian selama 6 kali untuk setiap putaran, jadi JY02A akan mengeluarkan 6 pulsa masing-masing
putaran motor


UNDUH PANDUAN PENGGUNA JY02A

JY02A_V2_20180530-Inggris.pdf
