Detail produk:
|
| Tegangan Sumber Pembuangan: | 40 V. | Tegangan Sumber Gerbang: | ± 20V |
|---|---|---|---|
| Disipasi daya maksimum: | 2W | Tiriskan Arus Berdenyut: | 30A |
| Kecepatan Peralihan Cepat: | Iya | Bentuk: | Kotak |
| Cahaya Tinggi: | p channel mosfet driver ic,ic driver mosfet,mosfet driver chip |
||

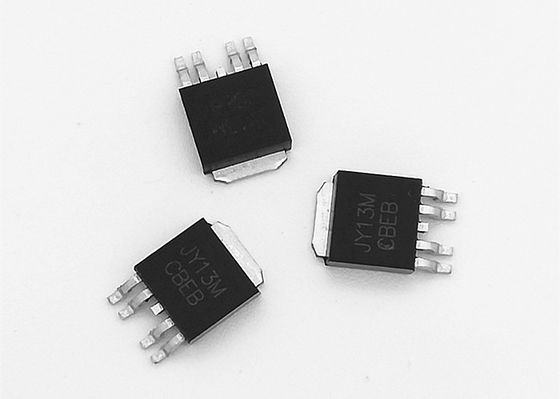

JY13M N dan P Channel 40V MOSFET untuk driver motor BLDC
GAMBARAN UMUM
JY13M adalah transistor bidang daya mode N dan P Channel logic
Yang dapat memberikan R yang sangat baikDS (AKTIF) dan biaya gerbang rendah.Pelengkap
MOSFET dapat digunakan di H-bridge, Inverter, dan aplikasi lain.
FITUR
| Alat | V.BR (DSS) | RDS (ON) MAX TJ= 25ºC | Paket |
| N-Channel | 40V | <30mΩ @ VGS= 10V, ID = 12A | TO252-4L |
| <40mΩ @ VGS= 4.5V, ID = 8A | |||
| P-Channel | -40V | <45mΩ @ VGS= -10V, ID = -12A | |
| <66mΩ @ VGS= -4,5V, ID = -8A |
● Kapasitansi Input Rendah
● Kecepatan Peralihan Cepat
Peringkat Maksimum Mutlak (Ta = 25ºC Kecuali Dinyatakan Lain)
| Parameter | Simbol | N Channel | P Channel | Satuan | |
| Tiriskan Sumber Tegangan | V.DSS | 40 | -40 | V. | |
| Tegangan Sumber Gerbang | V.DSS | ±20 | ±20 | ||
| Kontinu Tiriskan Arus |
Ta = 25ºC | sayaD | 12 | -12 | SEBUAH |
| Ta = 100ºC | 12 | -12 | |||
| Tiriskan Arus Berdenyut | sayaDM | 30 | -30 | ||
| Daya Maksimum Menghilangnya |
Ta = 25ºC | P.D | 2 | W | |
| Ta = 70ºC | 1.3 | ||||
| Persimpangan dan Penyimpanan Rentang Suhu |
TJ TSTG | -55 hingga 150 | ºC | ||
| Ketahanan Termal Persimpangan ke Ambien |
RθJA | 10 dtk | 25 | ºC / W. | |
| Menenangkan | 60 | ||||
| Ketahanan Termal Persimpangan ke Kasus |
RθJC | 5.5 | 5 | ºC / W. |
Karakteristik Listrik (Ta = 25ºC Kecuali Dinyatakan Lain)
| Simbol | Parameter | Kondisi | Min | Typ | Max | Satuan | |
| Statis | |||||||
| V.GS (th) | Ambang Gerbang Tegangan |
V.DS= VGS,SAYAD= 250uA | N-Ch | 1.7 | 2.5 | 3.0 | V. |
| V.DS= VGS,SAYAD= -250uA | P-Ch | -1,7 | -2 | -3.0 | |||
| sayaGSS | Kebocoran Gerbang Arus |
V.DS= 0V, VGS= ± 20V | N-Ch | ± 100 | nA | ||
| P-Ch | ± 100 | ||||||
| sayaDSS | Tegangan Gerbang Nol Tiriskan Arus |
V.DS= 40V, V.GS= 0V | N-Ch | 1 | uA | ||
| V.DS= -40V, V.GS= 0V | P-Ch | -1 | |||||
| sayaMENGENAKAN) | Tiriskan di Negara Arus |
V.DS= 5V, VGS= 10V | N-Ch | 30 | SEBUAH | ||
| V.DS= -5V, VGS= -10V | P-Ch | -30 | |||||
| RDS (AKTIF) | Drain-Source On-State Perlawanan |
V.GS= 10V, sayaD= 12A | N-Ch | 24 | 30 | mΩ | |
| V.GS= -10V, sayaD= -12A | P-Ch | 36 | 45 | ||||
| V.GS= 4,5V, sayaD= 8A | N-Ch | 31 | 40 | ||||
| V.GS= -4.5V, sayaD= -8A | P-Ch | 51 | 66 | ||||
| V.SD | Diode Maju Tegangan |
sayaS= 1.0A, VGS= 0V | N-Ch | 0.76 | 1.0 | V. | |
| sayaS= -1.0A, VGS= 0V | P-Ch | -0,76 | -1.0 |
UNDUH PANDUAN PENGGUNA JY13M
