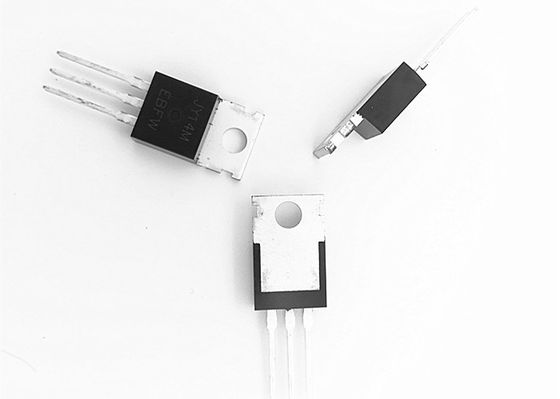

JY14M N Channel Enhancement Mode Power MOSFET untuk driver motor BLDC
GAMBARAN UMUM
JY14M menggunakan teknik pemrosesan parit terbaru untuk mencapai sel tinggi
kepadatan dan mengurangi on-resistance dengan peringkat longsoran berulang yang tinggi.Ini
fitur digabungkan untuk membuat desain ini menjadi perangkat yang sangat efisien dan andal
digunakan dalam aplikasi peralihan daya dan berbagai macam aplikasi lainnya.
FITUR
● 40V / 200A, RDS (AKTIF) =2.5mΩ@VGS= 10V
● Peralihan cepat dan pemulihan tubuh terbalik
● Tegangan dan arus longsoran yang sepenuhnya dikarakterisasi
● Paket yang sangat baik untuk pembuangan panas yang baik
APLIKASI
● Beralih aplikasi
● Sakelar keras dan sirkuit frekuensi tinggi
● Manajemen Daya untuk Sistem Inverter
Peringkat Maksimum Mutlak (Tc = 25ºC Kecuali Dinyatakan Lain)
| Simbol | Parameter | Membatasi | Satuan | |
| V.DS | Tegangan Sumber Pembuangan | 40 | V. | |
| V.GS | Tegangan Sumber Gerbang | ± 20 | V. | |
| sayaD | Tiriskan Berkelanjutan Arus |
Tc = 25ºC | 200 | SEBUAH |
| Tc = 100ºC | 130 | |||
| sayaDM | Tiriskan Arus Berdenyut | 720 | SEBUAH | |
| P.D | Pembuangan Daya Maksimum | 210 | W | |
| TJ TSTG | Persimpangan Operasi dan Suhu Penyimpanan Jarak |
-55 hingga +175 | ºC | |
| RθJC | Tahanan Termal-Persimpangan ke Kasus | 0.65 | ºC / W | |
| RθJA | Tahanan Termal-Persimpangan ke Ambien | 62 |
Karakteristik Listrik (Ta = 25ºC Kecuali Dinyatakan Lain)
| Simbol | Parameter | Kondisi | Min | Typ | Max | Satuan |
| Karakteristik Statis | ||||||
| BVDSS | Drain-Source Tegangan Kerusakan |
V.GS= 0V, sayaDS= 250uA | 40 | V. | ||
| sayaDSS | Tegangan Gerbang Nol Tiriskan Arus |
V.DS= 100V, V.GS= 0V | 1 | uA | ||
| sayaGSS | Kebocoran Badan Gerbang Arus |
V.GS=± 20V, V.DS= 0V | ± 100 | nA | ||
| V.GS (th) | Ambang Gerbang Tegangan |
V.DS= VGS, sayaDS= 250uA | 2.0 | 3.0 | 4.0 | V. |
| RDS (AKTIF) | Drain-Source Resistensi pada negara bagian |
V.GS= 10V, sayaDS= 60A | 2.5 | mΩ | ||
| gFS | Meneruskan Transkonduktansi |
V.DS= 20V, sayaDS= 60A | 100 | S |
Karakteristik Listrik (Ta = 25ºC Kecuali Dinyatakan Lain)
| Simbol | Parameter | Kondisi | Min | Typ | Max | Satuan |
| Karakteristik Dioda Sumber Pembuangan | ||||||
| V.SD | Diode Maju Tegangan |
V.GS= 0V, sayaSD= 100A | 1.2 | V. | ||
| Trr | Membalik Waktu Pemulihan | sayaSD= 100A di / dt = 100A / us |
38 | ns | ||
| Qrr | Balikkan Biaya Pemulihan | 58 | nC | |||
| Karakteristik Dinamis | ||||||
| RG | Resistensi Gerbang | V.GS= 0V, VDS= 0V, f = 1MHZ |
1.2 | Ω | ||
| Tmengenakan) | Nyalakan Waktu Tunda | V.DS= 20V, RG= 6Ω, sayaDS = 100A, V.GS= 10V, |
34 | ns | ||
| Tr | Nyalakan Waktu Naik | 22 | ||||
| Td (mati) | Matikan Waktu Tunda | 48 | ||||
| Tf | Matikan Waktu Musim Gugur | 60 | ||||
| CISS | Kapasitansi masukan | V.GS =0V, V.DS= 20V, f = 1.0MHz |
5714 | pF | ||
| COSS | Kapasitansi Output | 1460 | ||||
| CRSS | Transfer Terbalik Kapasitansi |
600 | ||||
| Qg | Total Biaya Gerbang | V.DS= 30V, sayaD= 100A, V.GS= 10V |
160 | nC | ||
| Qgs | Biaya Gerbang-Sumber | 32 | ||||
| Qgd | Charge Gate-Drain | 58 |
UNDUH PANDUAN PENGGUNA JY14M
