16A 33W Pencahayaan JUYI N Channel Sakelar Pengontrol Mosfet Daya

Produk

Pompa yang Disesuaikan

Hubungi Kami

Mr. Amigo Deng

amigodeng@czowo.com

86-189-94777701

Hubungi Sekarang

16A 33W Pencahayaan JUYI N Channel Sakelar Pengontrol Mosfet Daya

MOQ:	1 set
harga:	Bisa dinegosiasikan
kemasan standar:	Tas pe + karton
Periode pengiriman:	5-10 hari
metode pembayaran:	T / T, L / C, Paypal
Kapasitas pasokan:	1000 set / hari

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

Nomor model

JY16M

Tegangan Sumber Pembuangan:

600 V

Tegangan Sumber Gerbang:

± 30V

Disipasi daya maksimum:

Tiriskan Arus Berdenyut:

Aplikasi:

Petir

Bentuk:

Kotak

Menyoroti:

n channel power mosfet

n channel mosfet high side switch

power mosfet motor controller

Deskripsi Produk

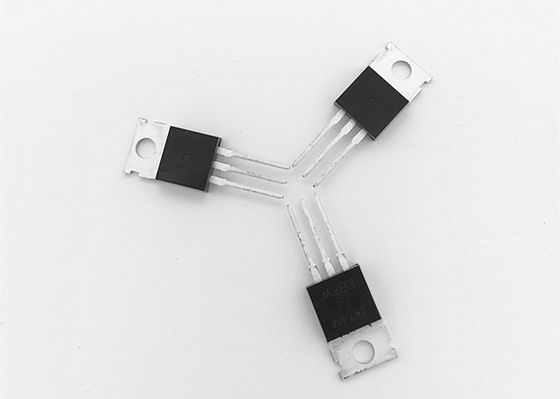

Paket JY16M N Channel 600V TO220F-3
Mode Peningkatan Daya MOSFET untuk driver motor BLDC

GAMBARAN UMUM
JY16M menggunakan teknik pemrosesan parit terbaru untuk mencapai sel tinggi
kepadatan dan mengurangi on-resistance dengan peringkat longsoran berulang yang tinggi.Ini
fitur digabungkan untuk membuat desain ini menjadi perangkat yang sangat efisien dan andal
digunakan dalam aplikasi peralihan daya dan berbagai macam aplikasi lainnya.

FITUR
● 600V / 4A, RDS (AKTIF) =2.6Ω@VGS= 10V
● Peralihan cepat dan pemulihan tubuh terbalik
● Paket yang sangat baik untuk pembuangan panas yang baik

APLIKASI
● Pencahayaan
● Catu daya mode sakelar efisiensi tinggi

Peringkat Maksimum Mutlak (Tc = 25ºC Kecuali Dinyatakan Lain)

Simbol	Parameter	Peringkat	Satuan
V.DS	Tegangan Sumber Pembuangan	600	V.
V.GS	Tegangan Sumber Gerbang	± 30	V.
sayaD	Tiriskan Berkelanjutan Arus	Tc = 25ºC	4	SEBUAH
Tc = 100ºC	2.9
sayaDM	Tiriskan Arus Berdenyut	16	SEBUAH
P.D	Pembuangan Daya Maksimum	33	W
TJ TSTG	Persimpangan Operasi dan Suhu Penyimpanan Jarak	-55 hingga +150	ºC
RθJC	Tahanan Termal-Persimpangan ke Kasus	1.5	ºC / W
RθJA	Tahanan Termal-Persimpangan ke Ambien	62

Karakteristik Listrik (Tc = 25ºC Kecuali Dinyatakan Lain)

Simbol	Parameter	Kondisi	Min	Typ	Max	Satuan
Karakteristik Statis
BVDSS	Drain-Source Tegangan Kerusakan	V.GS= 0V, sayaDS= 250uA	600	V.
sayaDSS	Tegangan Gerbang Nol Tiriskan Arus	V.DS= 600V, V.GS= 0V	1	uA
sayaGSS	Kebocoran Badan Gerbang Arus	V.GS=± 30V, V.DS= 0V	± 100	nA
V.GS (th)	Ambang Gerbang Tegangan	V.DS= VGS, sayaDS= 250uA	2.0	3.0	4.0	V.
RDS (AKTIF)	Drain-Source Resistensi pada negara bagian	V.GS= 10V, sayaDS= 4A	2.6	2.8	Ω

Karakteristik Listrik (Tc = 25ºC Kecuali Dinyatakan Lain)

Simbol	Parameter	Kondisi	Min	Typ	Max	Satuan
Karakteristik Dioda Sumber Pembuangan
V.SD	Diode Maju Tegangan	V.GS= 0V, sayaSD= 2A	1.5	V.
Trr	Membalik Waktu Pemulihan	sayaSD= 4A di / dt = 100A / us	260	ns
Qrr	Balikkan Biaya Pemulihan	1.5	nC
Karakteristik Dinamis
RG	Resistensi Gerbang	V.GS= 0V, VDS= 0V, f = 1MHZ	5	Ω
Tmengenakan)	Nyalakan Waktu Tunda	V.DS= 300V, RG= 25Ω, sayaDS = 4A, VGS= 10V,	15	ns
Tr	Nyalakan Waktu Naik	48
Td (mati)	Matikan Waktu Tunda	28
Tf	Matikan Waktu Musim Gugur	35
CISS	Kapasitansi masukan	V.GS =0V, V.DS= 25V, f = 1.0MHz	528	pF
COSS	Kapasitansi Output	72
CRSS	Transfer Terbalik Kapasitansi	9
Qg	Total Biaya Gerbang	V.DS= 480V, sayaD= 4A, V.GS= 10V	16	nC
Qgs	Biaya Gerbang-Sumber	3.5
Qgd	Charge Gate-Drain	7.1

UNDUH PANDUAN PENGGUNA JY16M

16A 33W Pencahayaan JUYI N Channel Sakelar Pengontrol Mosfet Daya 0 JY16M.pdf
