Detail produk:
|
| Tegangan: | 24VDC | Saya mencapai puncak: | 30A |
|---|---|---|---|
| Saya lanjutan: | 15A | kekuasaan: | 360W |
| Masukan referensi: | 0 ~ 5v / PWM / Frekuensi | Ukuran (L * W * H): | 162 * 82,5 * 29 |
| f PWM: | 15KHz | Rancangan: | Perangkat keras murni dibangun |
| Cahaya Tinggi: | Driver BLDC 3 Phase 360W,kontrol PWM motor bldc,kontrol PWM motor tanpa sikat |
||

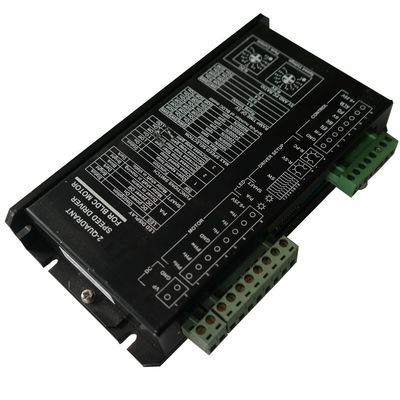

24V 30A 57mm brushelss driver kecepatan motor dc, pengontrol motor BLDC untuk motor bldc 3 fase dengan sensor hall
Deskripsi:
N Serires adalah penggerak kecepatan dengan parameter variabel dan PI close-loop.Referensi dapat berupa tegangan analog0∼5V atau 0∼100% PWM.Juga dapat frekuensi 0∼3kHz dengan menambahkan unit FV pada PCB.Parameter dapat diatur oleh DIP switch dan potensiometer seperti nomor tiang, kecepatan maks, waktu ramp, waktu filter loop dan arus puncak, dll. Nilai suara adalah 12,24,36,48VDC.Nilai kerja saat ini adalah 5,10,15A.Tingkat temperarur ambien adalah -10∼ + 45ºC, -40∼ + 65ºC
Fitur:
♦ Teknologi permukaan-mount dan ukuran kecil.
♦ Kontrol kecepatan loop tertutup 2-Kuadran PI dengan linieritas yang baik.
♦ Pengaturan Parameter Variabel untuk motor yang berbeda
♦ Fungsi kontrol F / R, aktifkan, rem, referensi kecepatan dan fungsi output pulsa kecepatan (PG), alarm.Lebih dari perlindungan suhu.
♦ Tiga jenis input referensi: tegangan analog, PWM, frekuensi.
♦ Cocok untuk motor DC brushless 3 fase dengan sensor hall
♦ Penggunaan chip kelas industri.
Aturan Penamaan:
BLSD 48 30 DC - 2Q - N - T P.
BLSD: driver kecepatan BLDC
24: Nilai Tegangan (VDC)
30: Batas Arus Puncak (A)
DC: masukan daya DC
2Q: Mode mengemudi 2-Kuadran
N:Seri N (ukuran normal dan parameter variabel)
T: T = -40 ~ + 65 ºC Ta, tidak berlabel = -10 ~ + 45 ºC Ta
P: P = 0-3KHz input pulsa pada SV, tidak berlabel = 0-5V pada SV
N Series 2Q BLDC Speed Driver Dengan Parameter Tetap:
| TIDAK. | Model | Sekelilingnya Temp (ºC) |
Tegangan (VDC) |
Puncak Arus Membatasi (SEBUAH) |
Kontinu Arus (SEBUAH) |
60º / 120º aula Sensor |
f PWM (kHz) |
Kecepatan PI Loop tertutup Kontrol |
SV Lereng Waktu (S) |
SV Jarak (V) |
LV & OV Membatasi |
Alarm Keluaran |
Kecepatan Nadi Keluaran |
| 1 | BLSD1210DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 V (9 ~ 15) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 2 | BLSD1220DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 V (9 ~ 15) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 3 | BLSD1230DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 V (9 ~ 15) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 4 | BLSD2410DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 5 | BLSD2420DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 6 | BLSD2430DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 7 | BLSD3610DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 8 | BLSD3620DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 9 | BLSD3630DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 10 | BLSD4810DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
10 | 5 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 11 | BLSD4820DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
20 | 10 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
| 12 | BLSD4830DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
30 | 15 | √ | 15 | √ |
0,1 / 0,25 / 0,5 / 1,0 |
0 ~ 5 | √ | √ | 24p / r @ 8-tiang |
