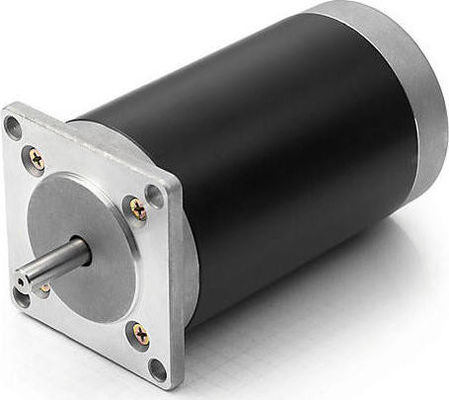

Detail produk:
|
| Kecepatan (RPM): | 2300 | tegangan (v): | 24VDC |
|---|---|---|---|
| Torsi (Nm): | 0.24 | daya output: | 58W |
| Bobot: | 0.65kg | ||
| Cahaya Tinggi: | motor bldc nema 23,motor dc brushless nema 23,motor dc brushless nema |
||
|
Jenis berliku
|
Delta
|
|
Sudut efek hall
|
Sudut kelistrikan 120 derajat
|
|
Poros habis
|
0,025 mm
|
|
Putar radial
|
0,025 mm@460g
|
|
Akhiri pemutaran
|
0,025 mm@4000g
|
|
Max.kekuatan radial
|
75N @ 20mm dari flensa
|
|
Max.gaya aksial
|
15N
|
|
Kelas isolasi
|
Kelas B
|
|
Kekuatan dielektrik
|
500VDC selama satu menit
|
|
Resistensi isolasi
|
100MΩMin., 500VDC
|
KONEKSI ELEKTRONIK:
| Nomor Timbal | Warna Timbal | Pengukur Timbal | Fungsi | Deskripsi |
| 1 | Merah | UL1007 26AWG | Vcc | Tegangan suplai untuk sensor hall |
| 2 | Biru | HALL A | ||
| 3 | hijau | HALL B | ||
| 4 | putih | HALL C | ||
| 5 | Hitam | GND | Tanah untuk sensor aula | |
| 6 | Kuning | UL1007 20AWG | TAHAP A | |
| 7 | Baca baca | TAHAP B | ||
| 8 | Hitam | TAHAP C |
| Model | OWM57BLSH01 |
Jumlah tiang |
4
|
|
Jumlah fase
|
3
|
|
Nilai tegangan VDC
|
24
|
|
RPM kecepatan terukur
|
23.00
|
|
Torsi terukur Nm
|
0.24
|
|
Nilai daya W
|
58
|
|
Torsi puncak Nm
|
0,55
|
|
Arus puncak A
|
11.5
|
|
Garis ke garis resistansi ohm
|
1.5
|
|
Induktansi baris ke baris mH
|
1.8
|
Konstanta torsi Nm / A |
0,05
|
|
Kembali EMF V / KRPM
|
5.2
|
|
Inersia rotor g.cm2
|
200
|
|
Panjang tubuh (L) mm
|
52
|
|
Mass Kg
|
0.65
|
