Detail produk:
|
| Nilai tegangan: | 48V | Kecepatan Motor: | 24000 RPM |
|---|---|---|---|
| Aliran udara: | 77M3 / Jam | Mengemudi Motor: | Motor brushless 3 fase |
| Bantalan: | NMB | Kebisingan: | 80dB |
| Kehidupan pelayanan: | 10.000 jam | Tekanan udara: | 10.5KPa |
| Cahaya Tinggi: | Kipas Sentrifugal BLDC Rpm Tinggi,kipas blower pendingin dc brushless,kipas blower brushless 48V |
||

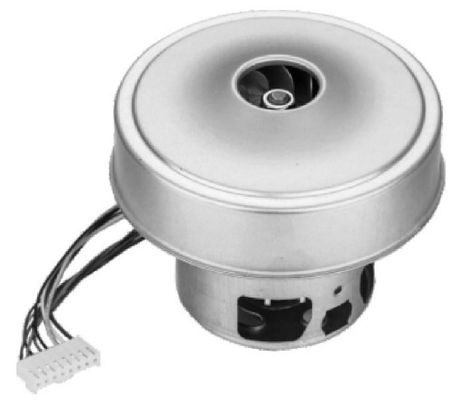

Blower vakum udara 48V DC untuk penyedot debu, pembersih udara, pengering tangan, mesin gelembung udara, pendingin baterai
OWB1069 seri udara DC tanpa sikat penyedot debu
1: Fitur Blower Udara DC Brushless:
1: Bantalan bola berkecepatan tinggi khusus (NMB) berkecepatan tinggi yang menawarkan masa pakai yang lama dan kebisingan yang lebih rendah
2: Tekanan tinggi dan keluaran aliran udara dengan desain ukuran kompak
3: Efisiensi tinggi, jauh lebih efisien daripada sikat motor blower
4: Keandalan tinggi, pengontrol khusus membuat pekerjaan lebih dapat diandalkan
5: Cerdas tinggi, pengaturan kecepatan PWM, inversi positif, umpan balik sinyal PG, pengendalian cerdas
2: Aplikasi Blower Udara DC Brushless:
1: Buffer bantalan udara
2: Alat terdekat yang cerdas
3: Pengisap Dahak Penggerak Listrik
4: Sistem ventilasi sentral
5: Pembersih udara
6: Pengering tangan
7: Mesin gelembung udara
8: Perangkat ventilasi
3: Parameter Produk
| Model | OWB1069-48 | OWB1069-24 |
| Tegangan Terukur | 48VDC | 24VDC |
| Nilai saat ini (terbuka) | 5.9A | 6.9A |
| Aliran udara (terbuka) | 77 jt3/ H | 64 jt3/ H |
| Kecepatan Motor (terbuka) | 24000 RPM | 20000RPM |
| Nilai saat ini (tertutup) | 2.8A | 3.5A |
| Tekanan udara (tertutup) | 10.5kPa | 6.5kPa |
| Kecepatan Motor (tertutup) | 28000 RPM | 24000RPM |
| Tiang motor | 4 | 4 |
| Resistensi Fase | 1.2 Ohm | 0,9 Ohm |
| Kebisingan | 80 dBA | 80 dBA |
| Laher | Bantalan bola berkecepatan tinggi NMB | |
| Mengemudi motor | Motor DC brushless 3 fase | |
| Sudut sensor hall | 120 ° | |
| RPM-Pulsa | 1 Hz = 30rpm / menit | |
| Jenis berliku | Delta | |
| Berliku menahan Tegangan | 500VDC (1 menit) | |
| Kelas Isolasi | Kelas F | |
| Berat blower | 430g | |
| Nilai IP | IP54 | |
| Suhu operasi | -20 ℃ ~ 50 ℃ | |
| Kehidupan pelayanan (di bawah 40 ℃) | 10.000 jam | |
4: Kinerja produk
OWB1069 periode pergantian blower DC brushless
OWB1069 kurva Kinerja blower DC brushless
5: Dimensi keseluruhan
6: Diagram pengkabelan
| Pin 1 | Kuning | Fasa motor A |
| Pin 2 | Biru | Fasa motor B |
| Pin 3 | putih | Fasa motor C |
| Pin 4 | Merah | + 5V |
| Pin 5 | Ungu | Aula A |
| Pin 6 | hijau | Hall B |
| Pin 7 | Abu-abu | Hall C |
| Pin 8 | Hitam | GND |
7: Perhatian
1: Jangan bekerja di bawah tekanan udara maks, aliran udara terlalu kecil pada tekanan udara maks, dan tidak aman untuk digunakan.
2: Tambahkan filter yang dipasang ke intake membuat blower menahan umur pemakaian lebih lama.
3: Arah putaran yang benar adalah CCW
4: Jangan gunakan blower dalam suhu tinggi, kelembaban tinggi, medan magnet tinggi
5: Silakan gunakan catu daya yang sesuai untuk blower.
