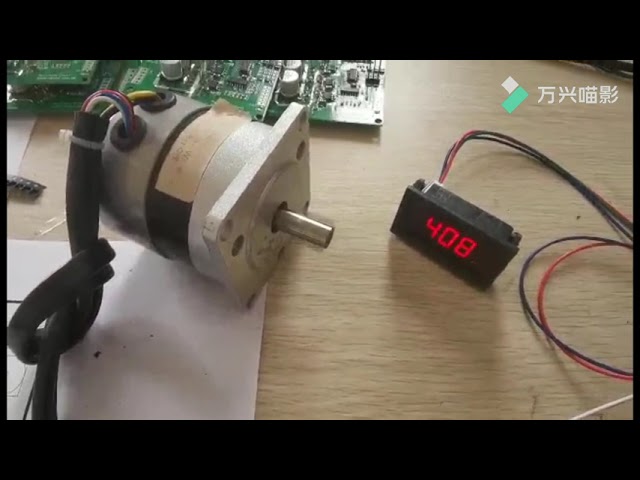

JYQD-V8.8B Pengemudi Motor Brushless 220VAC Input 100W untuk Motor Peralatan Rumah Tangga

Parameter utama pengemudi BLDC

Nomor model JYQD-V8.8B

Daya Masuk: 90-265VAC

Daya nominal:130W

Kesesuaian: Motor tanpa sensor

Kekuatan maksimum:250W

Maksimal arus: 1A

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Perlindungan: Terlalu banyak arus, sirkuit pendek, overvoltage, undervoltage, rotor terkunci, overheating

Algoritma kontrol: gelombang persegi

Dimensi: 77mmx62mmx33mm

Kontrol kecepatan:PWM/0-5V

Output sinyal umpan balik kecepatan:Ya

Suhu kerja: -20°C~85°C

Aplikasi BLDC Motor Driver

Skateboard listrik

Skuter listrik

Kursi roda listrik

Hoverboard

Sepeda tunggal listrik

Sepeda listrik

Go kart listrik

Mobil RC

Robot industri

Logistik sabuk pengangkut

Peralatan otomatisasi

Mesin CNC

Mesin pemotong rumput bermotor sendiri

Pedoman penerapan

1. Konfirmasi bahwa tegangan dan parameter daya dari motor tidak melebihi kisaran seperti yang ditentukan.

2. JYQD-V8.8B adalah papan pengemudi tanpa perumahan dan heatsink, itu dapat mendorong motor di bawah 100 watt tanpa heatsink, tetapi membutuhkan ventilasi normal.

3. Port output 5V pada papan drive dilarang untuk menghubungkan peralatan daya eksternal.Komutasi dan operasi yang memungkinkan

BLDC Motor Driver's Wiring

1. Pelabuhan kontrol

5V ′Tensi keluaran internal papan pengemudi, potensiometer eksternal atau saklar untuk penyesuaian kecepatan dan pembalikan

operasi

Z/F ATAs kontrol arah berputar.

menghubungkan ke GND adalah arah terbalik.

Analog tegangan reguler kecepatan linear 0.1v -5V, Resistensi input adalah 20K Ohm,terhubung dengan GND ketika input PWM regulasi kecepatan, frekuensi PWM:1K-20KHZ; Siklus kerja 0-100%,Amplitudo PWM5V

M Speed output sinyal pulsa, sinyal pulsa 5V

GND √ Digunakan untuk kontrol internal papan pengemudi

2Port daya.

MA ---- motor fase A

MB ---- fase motor B

MC---- fase motor C

GND ---- DC-

VCC----DC +

4Gunakan kabel yang terlindung jika papan pengemudi berada lebih dari 50 cm dari motor, jika tidak, hal ini dapat menyebabkan mengemudi yang tidak normal, mempengaruhi penggunaan normal

5Jarak dari port kontrol: 2.54mm, Jarak dari port power:3.96 mm

6Perhatikan isolasi antara driver MOSFET dan heat sink atau pelat instalasi.

Gambar Dimensi Pengemudi Motor BLDC
