| MOQ: | 5 pcs |
| harga: | negotiable |
| kemasan standar: | suite untuk ekspor |
| Periode pengiriman: | seperti yang dikonfirmasi |
| metode pembayaran: | Serikat barat, t / t, |
| Kapasitas pasokan: | 10000 PCS |

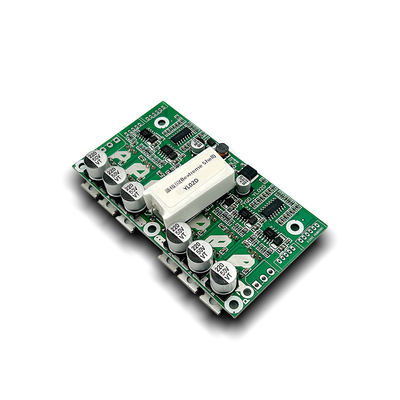

Nomor Model JYQD-YL02D
Fitur: Dapat menggerakkan dua motor pada saat yang sama, dapat dikendalikan tunggal atau ganda.
memiliki fungsi rem daya reaktif, sirkuit pelepasan perlindungan pengisian rem terbalik, dapat dikendalikan MCU,
Pelabuhan "5V" pada papan dapat menawarkan arus 300mA ke MCU eksternal
Parameter Dasar
Suhu operasi: -20°85°C
Tegangan operasi: 12-36VDC
Kont. arus kerja: 15A
Kontrol kecepatan PWM Frekuensi PWM:1K-10KHZ; Siklus kerja 0-100%
Regulasi kecepatan tegangan analog: 0-5V
Keluar sinyal pulsa kecepatan: YA
Modus penggerak dual-motor: 540W masing-masing
Tabel Pilihan
Ada empat versi untuk pilihan Anda, tolong beri tahu kami versi mana yang Anda inginkan.
JYQD-YL02D ((8559) versi start langsung tidak memiliki fungsi LOCK, ((peraturan kecepatan linier 0-5V, rem liner:0-5V)
JYQD-YL02D ((457E) versi start langsung tidak memiliki fungsi LOCK, ((regulasi kecepatan linier 0-2.5V, rem liner:0-2.5V)
JYQD-YL-02D(99F2)versi safety start memiliki fungsi LOCK. ((regulasi kecepatan linier 0-5V, linear brake:0-5V)
JYQD-YL-02D ((C737)versi safety start memiliki fungsi LOCK. ((regulasi kecepatan linier 0-2.5V, linear brake:0-2.5V)
Keamanan start: jika Anda menggunakan potentiometer gaya tombol untuk menyesuaikan kecepatan, jika potentiometer tidak istirahat ke 0 sebelum berhenti, motor akan langsung start sesuai
Peringatan penting
1:Motor BLDC dengan sensor efek Hall yang berbeda memiliki urutan kabel Hall yang berbeda, silakan lakukan pencocokan dengan baik sebelum onload drive.
2: Tambahkan heat sink jika daya lebih dari 100W dan menjaga kondisi disipasi panas yang baik untuk papan.
Diagram kabel
MA---fase motorik
MB---fase motor
MC---fase motor
P+ --- DC+
P---- DC-
HA---Hall sensor
HB---Hall sensor
Sensor HC---Hall
5V---Hall sensor 5V
GND---Sensor Hall GND
GND: Hanya untuk sinyal kontrol
VR: Regulasi kecepatan, ((0-2,5V atau 0-5V regulasi kecepatan linier). Frekuensi PWM:1K-5KHz.
ZF: Kontrol maju dan mundur ((5V tingkat tinggi atau 0V tingkat rendah, jika Anda menggunakan 3,3V MCU, Anda perlu melakukan penyesuaian ke 5V)
M:output sinyal pulsa kecepatan
EL: fungsi rem, 0-2,5V atau 0-5V rem linier
Sumber daya 5V:5V untuk perangkat kontrol eksternal ((≤ 300mA)
Ukuran keseluruhan
Video
Video
Video
Video
|
|
