| MOQ: | 5 pcs |
| harga: | negotiable |
| kemasan standar: | suite untuk paket ekspor |
| Periode pengiriman: | seperti yang dikonfirmasi |
| metode pembayaran: | L / C, T / T, Western Union |
| Kapasitas pasokan: | 10000 pcs / Bulan |

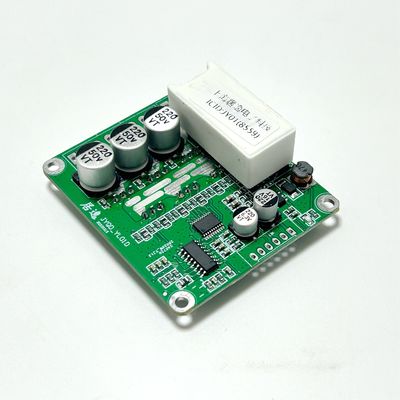

Nomor Model JYQD_YL01DXXXX
Aplikasi
Kendaraan listrik RC, sepeda keseimbangan dua roda, kursi roda RC, mesin medis, mobil hiburan, robot, dll.
Definisi Pelabuhan
1. kontrol port (kanan) 2.54 lubang jarak
5V ′ output internal papan kontrol adalah 5V.
EL ¢Port kontrol rem, rem linier reaktif, dengan fungsi pemulihan energi, rem tegangan analog 0-5V. Dengan kecepatan konstan+, semakin tinggi tegangan rem,semakin besar kekuatan pengereman 0-100%.
M Speed port output sinyal, frekuensi pulsa proporsional dengan kecepatan motor (rasio pulsa terkait dengan motor)
Z/F ′Port kontrol maju dan mundur. Hard commutation, belok ke satu arah dengan 5V atau menggantung, dan belok ke arah lain dengan GND.
VR ¢Port kontrol kecepatan, pengaturan kecepatan tegangan analog 0V-5V (0-2.5V), pengaturan kecepatan linier dari rendah ke tinggi.Peraturan kecepatan PWM eksternal harus co-ground dengan papan pengemudi.
GND GND internal pengontrol
2. power port (kiri): 3.96 lubang jarak
P+
P- √ Daya input negatif
MC/W Salah satu jalur fase dari motor
MB/V 1 dari jalur fase dari motor
MA/U ️ Salah satu jalur fase dari motor
GND Motor Hall anode
HA Salah satu sinyal motor hall
HB Salah satu sinyal ruang gerbong
HC Salah satu sinyal ruang gerbong
5V Motor Hall positif
3Perhatikan bahwa jalur motor tidak boleh terlalu panjang, karena kawat terlalu panjang dan akan ada gangguan sinyal.
4. Ketika bekerja dengan arus tinggi terus menerus, perhatian harus dibayar untuk disipasi panas
Diagram kabel
Tabel Pilihan
Diagram skematik produk
Gambar dimensi
Video
Video
Video
Video
|
|
