| MOQ: | 5 pcs |
| harga: | negotiable |
| kemasan standar: | suite untuk ekspor |
| Periode pengiriman: | seperti yang dikonfirmasi |
| metode pembayaran: | L / C, T / T, Western Union, Paypal |
| Kapasitas pasokan: | 10000 pcs / Bulan |
Parameter utama pengemudi BLDC
Nomor model JYQD-V7.3E2
Daya Masuk:12-36VDC
Daya nominal:350W
Kesesuaian:Hall Sensor motor
Kekuatan maksimum: 500W
Maks arus: 15A
Aku tidak tahu apa yang terjadi.
Perlindungan: Terlalu banyak arus, sirkuit pendek, overvoltage, undervoltage, rotor terkunci, overheating
Algoritma kontrol: gelombang persegi
Dimensi: 63mmx42.5x20mm
Kontrol kecepatan:PWM/0-5V
Output sinyal umpan balik kecepatan:Ya
Suhu kerja: -20°C~85°C
Keuntungan Pengemudi Motor BLDC

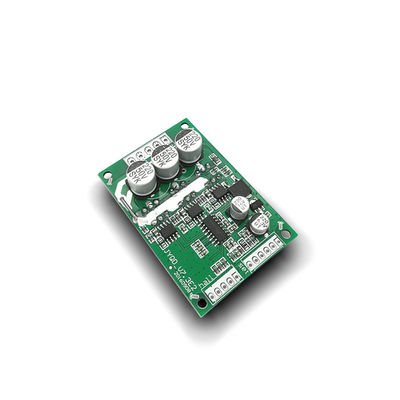

JYQD-V7.3E2 BLDC motor driver board adalah DC brushless driver board.Algoritma kontrol produk ini didasarkan pada gelombang persegi yang mempromosikan stabilitas dan akurasiPapan pengemudi ini cocok untuk berbagai aplikasi, seperti robot, sepeda listrik, kursi roda listrik, skuter listrik dan motor hub.Arus maksimum dari DC brushless driver board ini adalah 15A dan itu adalah pilihan yang ideal bagi mereka yang membutuhkan papan driver motor yang andal dan efisien.
Aplikasi BLDC Motor Driver
Pengemudi motor untuk skateboard listrik
JYQD Pengemudi Motor Untuk Skuter Listrik
Pengontrol Motor Untuk Kursi Roda Listrik
Pengemudi Motor Tanpa Sikat Untuk Hoverboard
Pengemudi Motor Untuk Sepeda Beroda Satu Listrik
Pengemudi BLDC untuk Sepeda Motor Listrik
Pengemudi JYQD-V Untuk Go Kart Listrik
Kontroler motor 24V untuk mobil RC
Pengemudi motor presisi tinggi untuk robot industri
Speed Controller Untuk Logistik Conveyor Belt
Pengemudi Motor BLDC Untuk Peralatan Otomasi
DC Motor Driver Untuk mesin pemotong rumput self-propelled
Pedoman penerapan
1. Konfirmasi bahwa tegangan dan parameter daya dari motor tidak melebihi kisaran seperti yang ditentukan.
2. berlaku untuk motor DC tanpa sikat Hall dengan Hall pada 120 °, tidak semua urutan garis Hall produsen yang sesuai,
Anda dapat menyesuaikan urutan garis Hall atau motor urutan garis tiga fase sesuai dengan situasi yang sebenarnya, untuk mencapai
efek mengemudi terbaik.
3. JYQD-V7.3E2 adalah papan pengemudi tanpa perumahan dan heatsink, itu dapat mendorong motor di bawah 100 watt tanpa heatsink,
tapi membutuhkan ventilasi normal.
4. Port output 5V pada papan drive dilarang untuk menghubungkan peralatan daya eksternal.
Potensiometer eksternal atau saklar untuk penyesuaian kecepatan, komutasi dan operasi yang memungkinkan
BLDC Motor Driver's Wiring
1. Pelabuhan kontrol
5V ′Tensi keluaran internal papan pengemudi, potensiometer eksternal atau saklar untuk penyesuaian kecepatan dan pembalikan
operasi
Z/F ATAs kontrol arah berputar.
menghubungkan ke GND adalah arah terbalik.
VR ¢Speed kontrol port. tegangan analog linear regulasi kecepatan 0.1v -5V, resistensi masukan adalah 20K Ohm, terhubung dengan
GND ketika input PWM regulasi kecepatan, frekuensi PWM:1K-20KHZ; siklus kerja 0-100%, amplitudo PWM:5V
EL Aktifkan kontrol port. Hubungkan 5V atau lepas untuk mengizinkan operasi, hubungkan GND untuk melarang operasi.
Sinyal kecepatan output sinyal pulsa
GND √ Digunakan untuk kontrol internal papan pengemudi
2Port daya.
MA ---- motor fase A
MB ---- fase motor B
MC---- fase motor C
P- ---- DC[1]
P+---- DC +
3:Hall sensor port
Ha-- Hall a
Hb---Hall b
Hc---Hall c
GND --- GND
5V---5V output
4Gunakan kabel yang terlindung jika papan pengemudi berada lebih dari 50 cm dari motor, jika tidak, hal ini dapat menyebabkan mengemudi yang tidak normal, mempengaruhi penggunaan normal
5Jarak dari port kontrol: 2,54 mm, jarak dari port daya:3.96 mm
6Perhatikan isolasi antara driver MOSFET dan heat sink atau pelat instalasi.
Gambar Dimensi Pengemudi Motor BLDC
Video
Video
Video
Video
|
|
