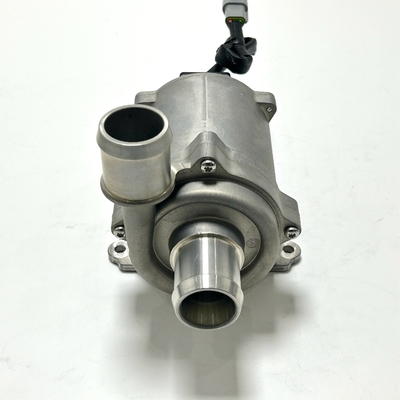

30-60V Pompa Antifreeze Listrik Untuk Glycol Fluorinated Sistem Pendingin Cairan

Pabrik Pompa pendingin listrik untuk Glikol Fluorinated Liquid Cooling System di ESS Cabinet, Data Center Cooling Sysytem dan 5G Signal Base Station.

Fitur produk

Nama produk:Pompa Air Listrik BLDC

Model:OWPD650L-1

Masa pakai: 40000 jam

Kelas IP: IP67

Penampilan: paduan aluminium warna alami

Bracket: Semua dalam satu

Kebisingan: ≤ 65dB ((A)

Berat: 2,53kg

Ketat: Pada 0,4Mpa, kebocoran < 1 ml

Penghambat api: Menurut standar GB/T 2408, memenuhi tingkat pembakaran horizontal HB dan tingkat pembakaran vertikal V-0.

Kekuatan mekanik: Menurut standar QC/T413-2015, Memenuhi Rating Kekerasan: Pada mesin

Bahan terlarang: Memenuhi GBT 30512-2014

Ruang lingkup penggunaan

Suhu lingkungan: -40°C

Suhu cairan: -40 ∼ 85°C

Tipe cair: Penyejuk komersial dapat digunakan dengan pompa air, tetapi pencampuran penyejuk yang berbeda tidak diizinkan.

Agar sistem pendingin benar-benar diisi dengan media, sistem pendingin harus sepenuhnya dikeringkan ke vakum.

Pemasangan: Kebutuhan getaran dan kebisingan harus diperhitungkan dalam definisi lokasi pemasangan dan elemen pemasangan/pengikat khusus dalam aplikasi,dan posisi instalasi harus menghindari akumulasi air di permukaan/di dalam sistem koneksi.

Aplikasi khas: Sistem manajemen termal penyimpanan energi, kabinet pengisian yang didinginkan cair, sistem pusat data

Parameter dasar:

Tegangan nominal: 48VDC

Kisaran tegangan operasi: 30-60VDC

Rating arus: 15±5% A

Kinerja nominal: 120L/min@180Kpa

Daya masukan: 700W±5%

Tingkat aliran maksimum: 180±5% L/min

Kepala maksimum: 23±1 m

Kisaran kecepatan: 2500 rpm ∙5500 rpm

Resistensi: 2,6±3%Ω

Induktansi: sumbu-Q 14mH sumbu-D 13mH

BEMF: 24,5±3%V

Jumlah pasangan tiang: 3 pasang tiang

Kekuatan isolasi: F

Kekuatan listrik: <1mA >500MΩ

Panjang sabuk: U V W Panjang kabel daya 300mm

Informasi Plug-in: Amphenol:AT04-3P-RD01-NFK

Instruksi penggunaan pengontrol

Ukuran PCBA: 100mm*90mm, Tinggi: 32mm

Dimensi pemasangan pengontrol:

Ukuran radiator: 120mm*100mm, ketebalan radiator: 8mm

Tinggi keseluruhan (termasuk PCBA):42mm,Socket pemasangan:4mm*5mm(Pakai sekrup M3)

Pelabuhan kontrol I/O

1. PWM. Frekuensi masukan PWM: 100-1000Hz (disarankan 200Hz), amplitudo PWM: 10-48V, deskripsi rentang regulasi kecepatan siklus kerja: 0%-10%: pemberhentian pompa (disarankan 7% untuk sinyal pemberhentian), 11%-55%:operasi kecepatan minimum pompa; 56%-90%: kisaran kecepatan linier, 91%-100%: kecepatan maksimum operasi pompa
2. Kesalahan. output sinyal umpan balik kesalahan (jenis arus): tingkat tinggi (48V) untuk operasi normal, tingkat rendah (<1V) untuk kesalahan, dan arus operasi khas untuk umpan balik kesalahan adalah 5mA
3. GND, sinyal GND.
4. VSP. Regulasi kecepatan input tegangan analog (0-10V)
5. Pasokan 10V.

Ukuran pemasangan pompa

Kinerja pompa

Diagram skematis dari bangku uji
