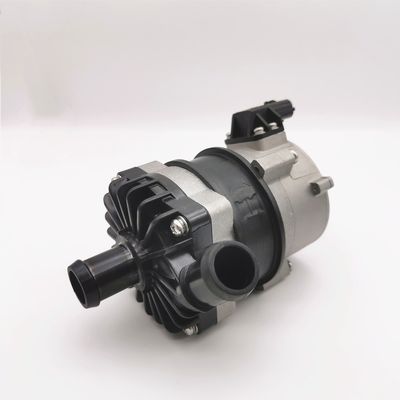

Pompa Air Listrik Mobil Balap Kontrol PWM untuk pendinginan pengisi daya turbo

Pompa air listrik motor DC brushless untuk HEV atau sistem pendingin mobil listrik dengan kontrol kecepatan PWM

Pompa air Listrik otomotif Seri DKB80

Meningkatkan / sirkulasi / Frekuensi variabel / Kebisingan rendah / pompa pelindung / Kontrol PWM / umpan balik sinyal





♣ Aplikasi

Berlaku untuk HEV (Hybrid Electrical Vehicle), EV (Electric Vehicle), kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.



1. Mesin motor Kendaraan Listrik Hibrid (HEV), Extended Range Electric Vehicle (EREV), dan siklus pendinginan sistem pengendali.

2. Mesin motor minibus listrik murni dan siklus pendinginan sistem pengendali, siklus pemanasan dan pendinginan tambahan baterai.

3. Siklus pendinginan turbocharger.

4. Siklus pendinginan air mesin.

5. Siklus air pra-pemanas 12KW.

6. Penggunaan sistem pendingin lainnya.



♣ Fitur

♦ Pompa sentrifugal satu tahap

♦ Transmisi gaya magnet (struktur pompa pelindung)

♦ Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pemakaian yang panjang.

♦ Dengan berbagai suhu operasi

♦ Kontrol kecepatan sinyal PWM (umpan balik sinyal PG opsional)

♦ Dengan kontrol aliran konstan

♦ Perlindungan polaritas terbalik

♦ Perlindungan lari kering

♦ Over Voltage, proteksi arus berlebih

♦ Overload, lebih dari perlindungan suhu

♦ Komponen elektronik kelas mobil



♣ Deskripsi teknis (bagian yang bersentuhan dengan cairan)

Rumah kepala pompa: PPS + GF

Impeller: PPS + GF

Rongga pelindung: PPS + GF

Bantalan poros: Bahan komposit resin karbon + mesin cuci keramik zirkonia

Poros: poros baja tahan karat berongga

Rotor: injeksi nilon dikemas

Cincin segel: EPDM



♣ Perangkat mengemudi (Termasuk motor)

Mengemudi elektromagnet: magnet + injeksi nilon dikemas

Sekrup dan mur: Baja tahan karat SUS 304

Mengemudi Motor: motor tanpa sikat

Rangka kawat motor: PPA + GF (putih)

Rumah pompa: paduan aluminium

Braket: Baja tahan karat SUS 304

Bracket hoop: Stainless steel US 304 + Cincin karet redaman

Kedap air berdasarkan peringkat IP67 (en60529)

Konektor: 3 Pin atau 4Pins (dengan umpan balik sinyal PG)

Diameter nosel: 22.6mm (diameter dalam:16 mm)



♣ Spesifikasi Model

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)





Dengan model braket pemasangan: SR (misalnya: DKB80-12ASR)

Dengan akhiran model pin umpan balik sinyal PG: PG (misalnya: DKB80-12APG)



♣ Instruksi pemasangan

Pompa seri DKB80 adalah pompa sentrifugal yang membutuhkan pengisian awal,

Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau pompa telah diisi sebelumnya sebelum dihidupkan.



1: Pompa tidak boleh berjalan kering, meskipun dapat berjalan kering selama 30 detik (setelah 30 detik berjalan kering, secara otomatis akan berhenti), Operasi kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.



2: Gunakan pipa berdiameter yang disarankan yang menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.



3: Dilihat dari arah saluran masuk pompa, impeler berputar searah jarum jam (lihat tanda panah di port saluran keluar).



4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus menghadap ke atas.



5: Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.(lihat gambar 1)



6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara mudah keluar, pipa saluran keluar tidak boleh digunakan kurang dari 90 derajat

Siku (lihat gambar 2).



7: Jangan gunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.

♣ Suhu parameter

Suhu cairan sedang: -40 ℃ hingga + 120 ℃ (-40 ° F hingga + 248 ° F)

Suhu lingkungan kerja: -40 ℃ hingga + 100 ℃ (-40 ° F hingga + 212 ° F)

Suhu penyimpanan: -40 ℃ hingga + 70 ℃ (-40 ° F hingga + 158 ° F)

(hingga 100 ℃, tetapi itu akan mempersingkat masa pakai)



♣ Tekanan sistem

-0,2 hingga 2,5 bar (100 ℃ (212 ° F).

Masa pakai layanan lebih dari 20.000 jam berdasarkan voltase pengenal dan suhu ambien 36 ℃ (86 ° F).



♣ Rentang tegangan

Nilai pompa air 12V, kisaran yang bisa diterapkan 9V - 16V

Nilai pompa air 24V, kisaran yang bisa diterapkan 18V - 30V

Walaupun motor dapat digunakan dalam berbagai macam tegangan dan temperatur, namun tegangan dan temperatur yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal ambien.



Cairan sedang: air murni, campuran cair (Air dengan glikol di bawah 60%)



♣ Parameter listrik

Tegangan Kerja (VDC)	Daya Terukur (W)	Arus Maks (L / H)	Kepala maks (M)	Berat (g)
9V-16V (12V)	80W	1800L / H	10 jt	750 g
18V-30V (24V)	80W	1800L / H	10 jt	750 g



♣ Model konektor dan Pin

3 konektor PIN		Pin 1	Pin 2	Pin 3
	174357-2	+ 12V / + 24VDC	PWM	GND



♣ Rekomendasikan ukuran kabel(berdasarkan penurunan tegangan 3%)

Ketebalan kawat	Panjang kabel maks
	12V.	24V
1,5 mm²	---	16m
2,5 mm²	6.3m	25m
3 mm²	8m	31m
4 mm²	10 m	40m



♣ Perhatian

1. Bekerja suhu lingkungan: -40℃--120℃, Harus mencoba untuk menghindari dekat dengan katalitik tiga elemen, sistem pipa pelepasan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.

2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.

3. Untuk mengurangi hambatan air, sebisa mungkin kurangi jumlah siku dalam perpipaan di instalasi, pastikan tidak ada siku dalam jarak 20 cm dari pompa.

4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai

5. Perhatikan kemurnian air, hindari macet dan tersumbat impeler untuk mengurangi umur pompa.



♣ Grafik kurva

♣ Dimensi keseluruhan









Fitur utama:

1. Struktur kompak, instalasi yang mudah digunakan, kinerja yang andal.

2. Konsumsi daya rendah, efisiensi tinggi.

3. Gunakan motor BLDC yang efisien dengan driver built-in, umur pemakaian yang panjang.

4. Pompa air keadaan kerja pemantauan waktu nyata, alarm rotor terkunci.

5. Dengan kontrol Kecepatan sinyal PWM.

6. Aliran konstan yang dikendalikan sendiri.

7. Perlindungan polaritas terbalik ..

8. Kering - perlindungan berjalan.

9. Over-voltage, proteksi arus berlebih.

10. Perlindungan kelebihan beban dan panas berlebih

11. peringkat perlindungan penutup luar: IP65.



Catu daya: Menyuplai baterai



Kurva aliran pompa, head dan power:





Data teknis:
Tegangan Kerja (VDC)	Nilai daya (W)	Mengalir (L / H)	Dimensi (mm)	Bobot (g)
9V-16V	80W	1800L / H	145 * 99 * 74	750 g
Catatan:
Jenis konektor pompa: 174359-2		1	2	3
Jenis konektor dok: 174357-2		+ 12VDC	Sinyal PWM	GND



Ukuran:





Perhatian:

1, Suhu kerja: -40 ℃ --120 ℃, harus mencoba untuk menghindari dekat dengan katalitik tiga elemen, sistem pipa pelepasan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.

2, posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.

3, Untuk mengurangi ketahanan air, harus sebanyak mungkin mengurangi jumlah siku dalam pipa di instalasi, pastikan tidak ada siku dalam jarak 20 cm dari pompa.

4, Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai



5, Perhatikan kemurnian air, hindari macet dan impeler diblokir untuk mengurangi masa pakai pompa.
