| MOQ: | 5 set |
| harga: | negotiable |
| metode pembayaran: | L / C, T / T, L / C |
Aplikasi:
1: sistem pendingin kendaraan listrik
2: mesin, baterai, pengontrol, sirkulasi pendingin AC
3: sistem pendingin industri
4: Bus BEV, kendaraan PHEV
| Tidak. | Item | Parameter |
| 1 |
Medium kisaran suhu |
Max 40% Glikol -40 ℃ ～ 85 ℃ |
| 2 | Arus & Kepala | Aliran Q = 3000L / H, Kepala H≥10M |
| 3 | Kebisingan | ≤65dB |
| 4 | Tegangan Terukur | DC24V |
| 5 | Tegangan Operasi | DC18 ～ 32V |
| 6 | Max Saat Ini | ≤13A |
| 7 | Kekuasaan | 240W ± 10W |
| 8 | Kelas IP | IP67 |
| 9 | Kehidupan pelayanan | ≥20000j |
| 10 | Berat bersih | 2.2kg |

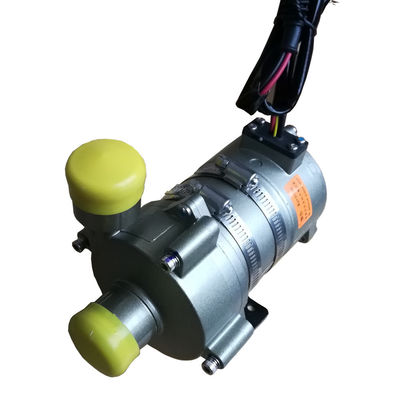

Keuntungan dari pompa air listrik kami
* Efisiensi perakitan Motor Brushless maks mencapai 85% (level normal 70%), efisiensi pengendali pengendali maks mencapai 97%
* Motor brushless berpelindung, masa pakai lama, konsumsi daya rendah, ukuran kompak, keandalan tinggi
* Kemampuan pengembangan pompa yang kuat, perhitungan simulasi Ansys Fluent profesional menawarkan pengembangan yang disesuaikan dengan efisiensi tinggi.
* Sirkuit pengendali gelombang sinusoidal, terbukti EMC, Komponen elektronik kelas otomotif.
* Secara otomatis mendeteksi keadaan tanpa beban / semi-beban dan berhenti sendiri pelindung, secara otomatis mendeteksi keadaan penyumbatan dan penghentian sendiri pelindung, deteksi kelebihan beban dan operasi perlambatan pelindung, fungsi perlindungan terbalik kutub positif dan negatif.
* Struktur rotor dalam tipe terlindung, kelas IP IP67, kelas isolasi F.
Struktur pompa air listrik
Perhitungan simulasi desain hidrolik pompa listrik
Prinsip desain pompa air listrik
Listrik pompa air verifikasi desain - teori elektromagnetik verifikasi desain
Verifikasi desain desain produk pompa listrik - verifikasi pengujian
■ Aplikasi
Banyak digunakan dalam bus hybrid, mobil penumpang hybrid, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.
■ Fitur
◆ Pompa sentrifugal
◆ Transmisi gaya magnet
◆ Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pemakaian yang panjang.
◆ Dengan suhu pengoperasian yang beragam
◆ Pengontrol kecepatan sinyal PWM
◆ Output sinyal diagnostik
◆ Dengan pengontrolan aliran konstan
◆ Perlindungan polaritas terbalik
◆ Perlindungan lari kering
◆ Over Voltage, proteksi arus berlebih
◆ Kelebihan beban, lebih dari perlindungan suhu
■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Die casting paduan aluminium
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: bahan komposit karborundum
Poros: poros baja tahan karat (3CR14)
Rumah magnet: kapsul plastik PPS
Cincin segel: EPDM
■ Perangkat mengemudi (Termasuk motor)
Mengemudi rotor: Magnet berkapsul plastik PPS
Sekrup dan mur: Baja tahan karat SUS 304
Mengemudi Motor: motor tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE ..
Braket: baja
Lingkaran braket: Baja tahan karat US 304
Kedap air berdasarkan peringkat IP67 (en60529)
Model konektor: AMP282106-1 (Steker yang cocok AMP282088-1)
Diameter nozzle: 39.5mm (1.5 inci)
