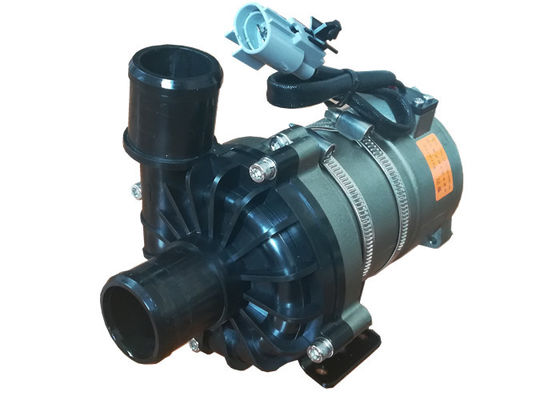

Pompa Air Listrik Pendingin 12V DC Untuk Aplikasi Otomotif Bus Truk

OWP-4500KL230 SERIES brushless DC pompa air

Meningkatkan / sirkulasi / Variabel-frekuensi / Kebisingan rendah / pompa sentrifugal

■ Aplikasi

Banyak digunakan dalam bus hybrid, mobil penumpang hybrid, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.

■ Fitur

◆ Pompa sentrifugal

◆ Transmisi gaya magnet

◆ Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pemakaian yang panjang.

◆ Dengan suhu pengoperasian yang beragam

◆ Pengontrol kecepatan sinyal PWM (opsional)

◆ Output sinyal diagnostik (opsional)

◆ Dengan pengontrolan aliran konstan

◆ Perlindungan polaritas terbalik

◆ Perlindungan lari kering

◆ Over Voltage, proteksi arus berlebih

◆ Kelebihan beban, lebih dari perlindungan suhu

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)

Kepala pompa: Die casting paduan aluminium

Impeller: Die casting paduan aluminium

Rongga pelindung: PPS + GF

Lengan poros: bahan komposit karborundum

Poros: poros baja tahan karat (3CR13)

Rumah magnet: Kapsulasi plastik PPS + GF

Cincin segel: EPDM

■ Perangkat mengemudi (Termasuk motor)

Mengemudi rotor: Magnet berkapsul plastik PPS + GF

Sekrup dan: Baja tahan karat A2-70

Mengemudi Motor: motor tanpa sikat

Bingkai kawat motor: PPA

Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE.

Braket: baja

Lingkaran braket: Baja tahan karat US 304

Kedap air berdasarkan peringkat IP68 (en60529)

Model konektor: AMP 6-176143-6, Kunci penangkap: AMP 85003-2 (Steker yang cocok AMP 6-176146-6)

Diameter nosel: 40mm (1,5 inci)

■ Instruksi pemasangan

Pompa seri OWP-4500KL adalah pompa sentrifugal yang memerlukan pengisian awal,

Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau pompa telah diisi sebelumnya sebelum dihidupkan.

1: Pompa tidak boleh kering, meskipun bisa kering selama 15 menit (setelah 15 menit berjalan kering, secara otomatis akan berhenti), Operasi kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa berdiameter yang disarankan yang menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.

3: Dilihat dari arah saluran masuk pompa, impeler berputar searah jarum jam (lihat tanda panah di port saluran keluar).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus menghadap ke atas.

5: Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.(lihat gambar 1)

6: Pipa yang terhubung harus dipasang vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara mudah keluar, pipa saluran keluar tidak boleh menggunakan siku kurang dari 90 derajat (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.

■ Suhu parameter

Suhu cairan sedang: -40 ℃ hingga + 85 ℃ (-40 ° F hingga + 185 ° F)

Suhu lingkungan kerja: -40 ℃ hingga + 120 ℃ (-40 ° F hingga + 248 ° F)

Suhu penyimpanan: -40 ℃ hingga + 70 ℃ (-40 ° F hingga + 158 ° F)

(hingga 100 ℃, tetapi itu akan mempersingkat masa pakai)

■ Tekanan sistem

-0,2 hingga 2,5 bar (100 ℃ (212 ° F).

Masa pakai layanan lebih dari 20.000 jam berdasarkan voltase pengenal dan suhu ambien 36 ℃ (86 ° F).

■ Rentang voltase

Nilai pompa air 24V, kisaran yang bisa diterapkan 9V - 16V

Walaupun motor dapat digunakan dalam berbagai macam tegangan dan temperatur, namun tegangan dan temperatur yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal ambien.

Cairan sedang: campuran cair (Air dengan di bawah 60% glikol)

■Parameter listrik

Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

gambar 3

Ukuran kabel yang disarankan adalah (Berdasarkan penurunan tegangan 3%)

* Panjang kabel berarti jarak dari pompa ke baterai

■ Perhatian

1. Bekerja suhu lingkungan: -40 ℃ --120 ℃, harus mencoba untuk menghindari dekat dengan katalitik tiga elemen, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.

2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.

4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai

5. Perhatikan kemurnian air, hindari macet dan tersumbat impeler untuk mengurangi umur pompa

■ Parameter kinerja

• Dimensi eksternal
