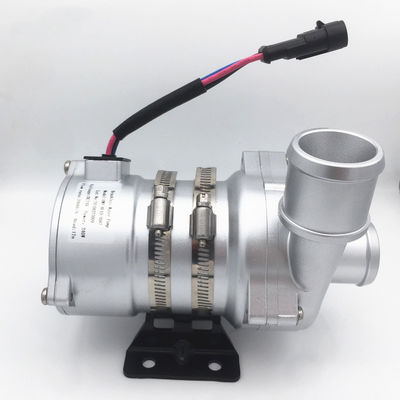

Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM

Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM
Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM

Gambar besar :  Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM

Detail produk:
Tempat asal: Cina
Nama merek: OWO
Nomor model: OWP-BL43-408T
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 5 set
Harga: Negotiable
Syarat-syarat pembayaran: L / C, T / T, L / C

Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM

Deskripsi
Operasikan tegangan: DC 18V-32V Max Flow:: 5000L / jam
Kepala max:: 20 m Dinilai Aliran & angkat: 2400L / H, H = 17M
Kebisingan: ≤61dB Kelas IP: IP68
Kehidupan pelayanan: ≥20000jam
Cahaya Tinggi:

pompa air listrik tugas berat

,

pompa air mesin listrik


DC 24 V 240W otomotif Electric brushless motor Water Pump Untuk BEV Bus / PHEV Sirkulasi pendingin kendaraan dengan kontrol PWM

Meningkatkan / sirkulasi / Variabel-frekuensi / Kebisingan rendah / pompa sentrifugal
Kontrol PWM / Diagnosis kesalahan

Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM 0





■ Aplikasi
Banyak digunakan di bus hybrid, mobil penumpang hybrid, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.

■ Fitur
◆ Pompa sentrifugal
◆ Transmisi gaya magnet
◆ Efisiensi tinggi motor DC brushless
◆ Konsumsi daya rendah, efisiensi tinggi, umur panjang.
◆ Dengan suhu pengoperasian yang beragam
◆ Pengontrol kecepatan sinyal PWM
◆ Output sinyal diagnostik
◆ Dengan kontrol aliran konstan
◆ Perlindungan polaritas terbalik
◆ Perlindungan lari kering
◆ Over Voltage, proteksi arus berlebih
◆ Kelebihan beban, lebih dari perlindungan suhu

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Die casting paduan aluminium
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: bahan komposit karborundum
Poros: poros baja tahan karat (3CR14)
Rumah magnet: kapsul plastik PPS
Cincin segel: EPDM
EMC: Kelas 3
Kebisingan: ≤61dB

■ Perangkat mengemudi (Termasuk motor)
Mengemudi rotor: Magnet berkapsul plastik PPS
Sekrup dan mur: Baja tahan karat SUS 304
Mengemudi Motor: motor DC tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE ..

Braket: baja
Ring braket: Baja tahan karat US 304
Kedap air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1 (Steker yang cocok AMP282088-1)
Diameter nosel: 38mm (1,5 inci)



Instruksi pemasangan
Pompa seri OWP-BL43-408T adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau pompa telah diisi sebelumnya sebelum dihidupkan.

1: Pompa tidak boleh kering, meskipun bisa kering selama 15 menit (setelah 15 menit berjalan kering, pompa akan otomatis berhenti), Operasi kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa berdiameter yang disarankan yang menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.

3: Dilihat dari arah hisap pompa, impeler berputar searah jarum jam (lihat tanda panah di port outlet).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus menghadap ke atas.

5: Untuk menghindari pengeringan (udara tersangkut di impeler), port outlet pompa air harus vertikal atau di atas impeler.(lihat gambar 1)

6: Pipa yang terhubung harus dipasang vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara mudah keluar, pipa saluran keluar tidak boleh digunakan siku kurang dari 90 derajat (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.








gambar 1 gambar 2



■ Suhu parameter
Suhu cairan sedang: -40 ℃ hingga + 85 ℃ (-40 ° F hingga + 185 ° F)
Suhu lingkungan kerja: -40 ℃ hingga + 120 ℃ (-40 ° F hingga + 248 ° F)
Suhu penyimpanan: -40 ℃ hingga + 70 ℃ (-40 ° F hingga + 158 ° F)
(hingga 100 ℃, tetapi itu akan mempersingkat masa pakai)
Tekanan sistem
-0,2 hingga 2,5 bar (100 ℃ (212 ° F).
Masa pakai layanan lebih dari 20.000 jam berdasarkan voltase pengenal dan suhu ambien 36 ℃ (86 ° F).
Rentang voltase
Nilai pompa air 24V, kisaran yang bisa diterapkan 18V - 32V
Walaupun motor dapat digunakan dalam berbagai macam tegangan dan temperatur, namun tegangan dan temperatur yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal ambien.

Cairan sedang: campuran cair (Air dengan di bawah 60% glikol)


Parameter listrik

Tegangan Kerja
(VDC)

Nilai daya
(W)

Arus terukur
(L / H)

Ukuran
(mm)

Bobot
(g)

18V-32V (24V)240WQ = 2400L / H, H = 17m185 * 90 * 1552200g










Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

AMP282106-11 (Hitam) 2 (Kuning)3 (Biru)4 (Merah)
(Steker yang cocok AMP282088-1)GNDUmpan balik kesalahanPWM+ 24V









Karakter PWM

Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM 1




SiklusDeskripsi

Ucapan:
1: Kesalahan metrik siklus tugas PWM ±2%
2: Tegangan PWM: 24VDC, frekuensi: 1 KHz
3: Frekuensi PWM yang disarankan: 500Hz
4: Direkomendasikan 0% tugas sebagai pemutusan PWM

0% ≤duty≤15%Mode PWM (berhenti)
15% ≤duty≤20%Mode PWM (Kecepatan min)
20% ≤duty≤80%Mode PWM (Rentang kendali kecepatan linier)
80% ≤duty≤100%Mode PWM (batas kecepatan maks)



Kawat dia.Kabel terpanjang yang digunakan *
 24V
1,5 mm²16m
2,5 mm²25m
3 mm²31m
4 mm²40m









Ukuran kabel yang disarankan adalah (Berdasarkan penurunan tegangan 3%)
* Panjang kabel berarti jarak dari pompa ke baterai



Perhatian
1. Bekerja suhu lingkungan: -40 ℃ --120 ℃, harus mencoba untuk menghindari dekat dengan katalitik tiga elemen, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.
4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan tersumbat impeler untuk mengurangi umur pompa

Parameter kinerja

Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM 2


Dimensi eksternal



Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM 3

Pompa Air Motor Brushless Motor Listrik DC 24 V 240W Dengan PWM 4
