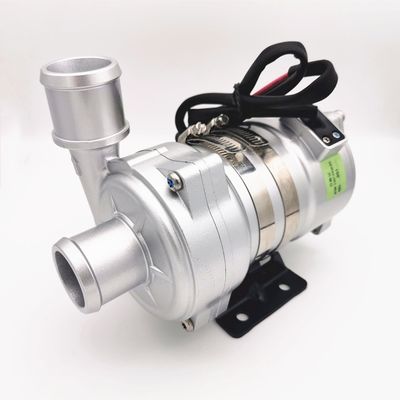

Pompa Air Listrik 24VDC Untuk Sirkulasi Pendingin Kendaraan BEV Bus / PHEV

DC 24 V High-lift 2800L / H, H = 16M Otomotif Pompa Air Listrik Untuk BEV Bus / PHEV Sirkulasi pendingin kendaraan,

Meningkatkan / sirkulasi / Variabel-frekuensi / Kebisingan rendah / pompa sentrifugal



■ Aplikasi
Banyak digunakan di bus hybrid, mobil penumpang hybrid, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.

■ Fitur
◆ Motor tanpa sikat dikendarai.
◆ Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pemakaian yang panjang.
◆ Dengan suhu pengoperasian yang beragam
◆ Pengontrol kecepatan sinyal PWM (opsional)
◆ Output sinyal diagnostik (opsional)
◆ Dengan kontrol aliran konstan
◆ Perlindungan lari kering
◆ Over Voltage, proteksi arus berlebih
◆ Kelebihan beban, lebih dari perlindungan suhu

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Paduan aluminium
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: bahan komposit karborundum
Poros: poros baja tahan karat (3CR14)
Rumah magnet: kapsul plastik PPS
Cincin segel: EPDM

■ Perangkat mengemudi (Termasuk motor)
Mengemudi rotor: Magnet berkapsul plastik PPS
Sekrup dan mur: Baja tahan karat SUS 304
Mengemudi Motor: motor tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE ..

Braket: Dasar baja
Ring braket: Baja tahan karat US 304
Kedap air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282104-1 (Steker yang cocok AMP282080-1)
Diameter nosel: 40mm (1,5 inci)



■ Instruksi pemasangan
Pompa seri OWP-BL43-200 adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau pompa telah diisi sebelumnya sebelum dihidupkan.

1: Pompa tidak boleh kering, meskipun bisa kering selama 15 menit (setelah 15 menit berjalan kering, pompa akan otomatis berhenti), Operasi kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa berdiameter yang disarankan yang menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.

3: Dilihat dari arah hisap pompa, impeler berputar searah jarum jam (lihat tanda panah di port outlet).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus menghadap ke atas.

5: Untuk menghindari pengeringan (udara tersangkut di impeler), port outlet pompa air harus vertikal atau di atas impeler.(lihat gambar 1)

6: Pipa yang terhubung harus dipasang vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara mudah keluar, pipa saluran keluar tidak boleh digunakan siku kurang dari 90 derajat (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.


gambar 1 gambar 2





■ Suhu parameter
Suhu cairan sedang: -40 ℃ hingga + 85 ℃ (-40 ° F hingga + 185 ° F)
Suhu lingkungan kerja: -40 ℃ hingga + 120 ℃ (-40 ° F hingga + 248 ° F)
Suhu penyimpanan: -40 ℃ hingga + 70 ℃ (-40 ° F hingga + 158 ° F)
(hingga 100 ℃, tetapi itu akan mempersingkat masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar (100 ℃ (212 ° F).
Masa pakai layanan lebih dari 20.000 jam berdasarkan voltase pengenal dan suhu ambien 36 ℃ (86 ° F).
■ Rentang voltase
Nilai pompa air 24V, kisaran yang bisa diterapkan 18V - 32V
Walaupun motor dapat digunakan dalam berbagai macam tegangan dan temperatur, namun tegangan dan temperatur yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal ambien.

Cairan sedang: campuran cair (Air dengan di bawah 60% glikol)


■Parameter listrik












Model konektor dan sifat listrik yang sesuai (lihat gambar 3):




gambar 3







Ukuran kabel yang disarankan adalah (Berdasarkan penurunan tegangan 3%)
* Panjang kabel berarti jarak dari pompa ke baterai


■ Perhatian
1. Bekerja suhu lingkungan: -40 ℃ --120 ℃, harus mencoba untuk menghindari dekat dengan katalitik tiga elemen, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.
4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan tersumbat impeler untuk mengurangi umur pompa

■ Parameter kinerja




• Dimensi eksternal
