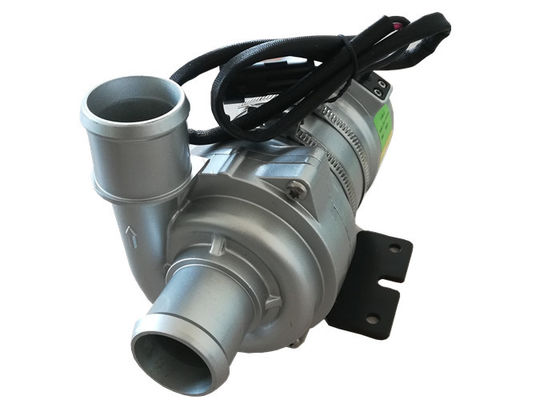

6000L H 8M 24VDC Mobil Balap Otomotif Pompa Air Listrik



OWP-BL43-450T SERI pompa air listrik DC brushless

6000L / H, H = 8M 24V DC pompa air listrik dengan kontrol PWM, pompa motor brushless, pompa sel bahan bakar, pompa pendingin, pompa sentrifugal



Meningkatkan / sirkulasi / Variabel-frekuensi / Kebisingan rendah / pompa sentrifugal

Kontrol PWM / Diagnosis kesalahan











■ Aplikasi



Banyak digunakan dalam bus hybrid, mobil penumpang hybrid, Kendaraan Sel Bahan Bakar, kendaraan listrik, kereta api, kapal, dan sistem sirkulasi pemanas dan pendingin lainnya.



■ Fitur

◆ Pompa sentrifugal

◆ Transmisi gaya magnet

◆ Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pemakaian yang panjang.

◆ Dengan suhu pengoperasian yang beragam

◆ Pengontrol kecepatan sinyal PWM

◆ Output sinyal diagnostik

◆ Dengan pengontrolan aliran konstan

◆ Perlindungan polaritas terbalik

◆ Perlindungan lari kering

◆ Over Voltage, proteksi arus berlebih

◆ Kelebihan beban, lebih dari perlindungan suhu



■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)

Rumah kepala pompa: Die casting paduan aluminium

Impeller: PPS + GF

Rongga pelindung: PPS + GF

Lengan poros: bahan komposit karborundum

Poros: poros baja tahan karat (3CR14)

Rumah magnet: kapsul plastik PPS

Cincin segel: EPDM

EMC: Kelas 3

Kebisingan: ≤61dB



■ Perangkat mengemudi (Termasuk motor)

Mengemudi rotor: Magnet berkapsul plastik PPS

Sekrup dan mur: Baja tahan karat SUS 304

Mengemudi Motor: motor DC tanpa sikat

Rangka kawat motor: PPA GF

Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE ..



Braket: baja

Lingkaran braket: Baja tahan karat US 304

Kedap air berdasarkan peringkat IP68 (en60529)

Model konektor: AMP282106-1 (Steker yang cocok AMP282088-1)

Diameter nosel: 38mm (1,5 inci)







■ Instruksi pemasangan

Pompa seri OWP-BL43-450T adalah pompa sentrifugal yang memerlukan pengisian awal,

Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau pompa telah diisi sebelumnya sebelum dihidupkan.



1: Pompa tidak boleh kering, meskipun bisa kering selama 15 menit (setelah 15 menit berjalan kering, secara otomatis akan berhenti), Operasi kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.



2: Gunakan pipa berdiameter yang disarankan yang menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.



3: Dilihat dari arah saluran masuk pompa, impeler berputar searah jarum jam (lihat tanda panah di port saluran keluar).



4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus menghadap ke atas.



5: Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.(lihat gambar 1)



6: Pipa yang terhubung harus dipasang vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara mudah keluar, pipa saluran keluar tidak boleh menggunakan siku kurang dari 90 derajat (lihat gambar 2).



7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.









■ Suhu parameter

Suhu cairan sedang: -40 ℃ hingga + 85 ℃ (-40 ° F hingga + 185 ° F)

Suhu lingkungan kerja: -40 ℃ hingga + 120 ℃ (-40 ° F hingga + 248 ° F)

Suhu penyimpanan: -40 ℃ hingga + 70 ℃ (-40 ° F hingga + 158 ° F)

(hingga 100 ℃, tetapi itu akan mempersingkat masa pakai)

■ Tekanan sistem

-0,2 hingga 2,5 bar (100 ℃ (212 ° F).

Masa pakai layanan lebih dari 20.000 jam berdasarkan voltase pengenal dan suhu ambien 36 ℃ (86 ° F).

■ Rentang voltase

Nilai pompa air 24V, kisaran yang bisa diterapkan 18V - 32V

Walaupun motor dapat digunakan dalam berbagai macam tegangan dan temperatur, namun tegangan dan temperatur yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal ambien.



Cairan sedang: campuran cair (Air dengan di bawah 60% glikol)

Tegangan Kerja (VDC)	Nilai daya (W)	Arus terukur (L / H)	Ukuran (mm)	Bobot (g)
18V-32V (24V)	250W	Q = 6000L / H, H = 8m	195 * 90 * 145	2200g



■ Parameter listrik











Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

AMP282106-1	1 (Hitam)	2 (Kuning)	3 (Biru)	4 (Merah)
(Steker yang cocok AMP282088-1)	GND	Umpan balik kesalahan	PWM	+ 24V

















■Karakter PWM











Siklus	Deskripsi	Ucapan: 1: Kesalahan metrik siklus tugas PWM ±2% 2: Tegangan PWM: 24VDC, frekuensi: 1 KHz 3: Frekuensi PWM yang disarankan: 500Hz 4: Direkomendasikan 0% tugas sebagai pemutusan PWM
0% ≤duty≤10%	Mode PWM (berhenti)
11% ≤duty≤55%	Mode PWM (Kecepatan min)
51% ≤duty≤90%	Mode PWM (Rentang kendali kecepatan linier)
91% ≤duty≤100%	Mode PWM (Kecepatan maks)



Kawat dia.	Kabel terpanjang yang digunakan *
	24V
1,5 mm²	16m
2,5 mm²	25m
3 mm²	31m
4 mm²	40m















Ukuran kabel yang disarankan adalah (Berdasarkan penurunan tegangan 3%)

* Panjang kabel berarti jarak dari pompa ke baterai







■ Perhatian

1. Bekerja suhu lingkungan: -40 ℃ --120 ℃, harus mencoba untuk menghindari dekat dengan katalitik tiga elemen, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.

2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.

4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai

5. Perhatikan kemurnian air, hindari macet dan tersumbat impeler untuk mengurangi umur pompa



■ Parameter kinerja







■Dimensi eksternal
