Detail produk:
|
| Operasikan tegangan: | DC 18V-32V | kepala maks:: | 20m |
|---|---|---|---|
| Nilai Arus & angkat: | 2400L/H, H=16M | Kebisingan: | 61dB |
| nilai ip: | IP68 | Kehidupan Layanan: | 20000j |
| Cahaya Tinggi: | Mobil pompa air listrik 17m,mobil pompa air listrik 2400L 17m,mobil pompa air listrik 17m |
||

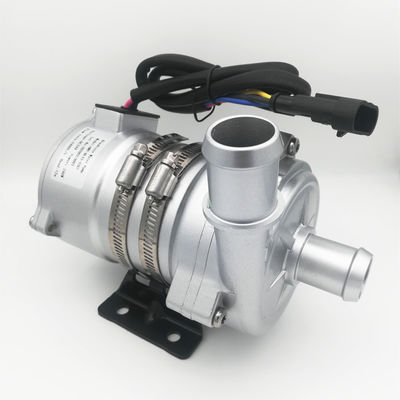

OWP-BL43-426T SERIES pompa air listrik brushless untuk kendaraan listrik
Meningkatkan/sirkulasi/Frekuensi variabel/Kebisingan rendah/pompa sentrifugal
Aplikasi
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.
Fitur
Pompa sentrifugal
Transmisi gaya magnet
Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
Dengan berbagai suhu operasi
Pengendalian kecepatan sinyal PWM (opsional)
Output sinyal diagnostik (opsional)
Dengan pengontrol aliran konstan
Perlindungan polaritas terbalik
Perlindungan lari kering
Lebih Tegangan, lebih dari perlindungan saat ini
Overload, perlindungan suhu berlebih
Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Paduan aluminium
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: bahan komposit carborundum
Poros: poros baja tahan karat (3CR14)
Perumahan magnet: kapsul plastik PPS
Cincin segel: EPDM
Perangkat mengemudi (Termasuk motor)
Rotor penggerak: magnet berkapsul plastik PPS
Sekrup dan mur: SUS 304 stainless steel
Mengemudi Motor: motor tanpa sikat
Bingkai kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + PE powder coating..
Braket: Dasar baja
Lingkaran braket: Baja tahan karat US 304
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282104-1 (Plug yang cocok AMP282080-1)
Diameter nosel: 40mm (1,5 inci)
Instruksi pemasangan
Pompa seri OWP-BL43-426T adalah pompa glikol sentrifugal yang membutuhkan pra-pengisian, Pompa dipasang di posisi terendah sistem untuk memastikan bahwa impeller selalu terendam dalam cairan, atau mengisi pompa sebelum dinyalakan..
| 1: | Pompa tidak boleh dry-running, walaupun bisa dry-runing selama 15 menit (setelah 15 menit dry-running otomatis akan berhenti), Dry running akan menimbulkan suara bising, juga meningkatkan abrasi pada shaft dan shaft sleeve. |
| 2: | Gunakan pipa diameter yang direkomendasikan yang menghubungkan inlet pompa, jika Anda menggunakan inlet pompa selang berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa, dan juga gelembung udara membuat kerusakan pada pompa. |
| 3: | Dilihat dari arah inlet pompa, impeller berputar searah jarum jam (lihat tanda panah pada port outlet). |
| 4: | Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus ke atas. |
| 5: | Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di atas impeller.(lihat gambar 1) |
| 6: | Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2). |
| 7: | Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor biji-bijian besar sebagai media cair. |
gambar 1 gambar 2
Suhu parameter
Suhu cairan sedang: -40 hingga +85 (-40 ° F hingga + 185 ° F)
Suhu lingkungan kerja: -40℃ hingga +120℃ (-40 °F hingga +248 °F)
Suhu penyimpanan: -40℃ hingga +70℃ (-40 °F hingga +158 °F)
(hingga 100 , tetapi akan mempersingkat masa pakai)
Tekanan sistem
-0,2 hingga 2,5 bar ( 100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan pengenal dan suhu sekitar 36℃ (86°F).
Rentang tegangan:
Nilai pompa air 24V, rentang yang bisa diterapkan 18V - 32V
Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal sekitar.
Cairan sedang: campuran cair (Air dengan glikol di bawah 60%)
Parameter listrik
|
Tegangan kerja (VDC) |
Nilai daya
|
Aliran terukur (L/J) |
Ukuran (mm) |
Bobot (g) |
| 18V-32V (24V) | 240W |
2400L / J, H=17M |
193*90*159.5 | 2200g |
Model konektor dan sifat listrik yang sesuai (lihat gambar 3):
Parameter kinerja
