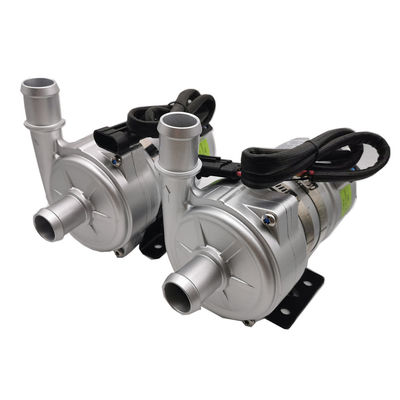

240W 24VDC EWP Pompa Air Listrik Untuk sistem pendingin penyimpanan energi

240W 24VDC EWP Pompa Air Listrik Untuk Sistem Pendingin Penyimpanan Energi

CAN bus OWP-BL43-402CAN DC 24 V 240W otomotif Pompa Air Listrik Untuk BEV Bus / PHEV Kendaraan sirkulasi pendingin

Meningkatkan/sirkulasi/Frekuensi variabel/Kebisingan rendah/pompa sentrifugal

antarmuka BISA

Aplikasi

Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.

Fitur

Transmisi gaya magnet

Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.

Dengan berbagai suhu operasi

CAN antarmuka komunikasi mengendalikan

Dengan pengontrol aliran konstan

Perlindungan polaritas terbalik

Perlindungan lari kering

Lebih Tegangan, lebih dari perlindungan saat ini

Overload, perlindungan suhu berlebih

Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)

Rumah kepala pompa: Paduan aluminium die casting

Impeller: PPS + GF

Rongga pelindung: PPS + GF

Lengan poros: bahan komposit carborundum

Poros: poros baja tahan karat (3CR14)

Perumahan magnet: kapsul plastik PPS

Cincin segel: EPDM

EMC: Kelas 3

Kebisingan: 60dB

Perangkat mengemudi (Termasuk motor)

Rotor penggerak: magnet berkapsul plastik PPS

Sekrup dan mur: SUS 304 stainless steel

Mengemudi Motor: motor DC brushless

Bingkai kawat motor: PPA GF

Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + PE powder coating..

Braket: baja

Lingkaran braket: baja tahan karat US 304

Tahan air berdasarkan peringkat IP68 (en60529)

Model konektor: 325304061AAH (Plug yang cocok 325304061AMH)

Diameter nosel: 41mm (1,61 inci)

240W 24VDC EWP Pompa Air Listrik Untuk sistem pendingin penyimpanan energi

■ Instruksi pemasangan:

Pompa seri OWP-BL43-402CAN adalah pompa sentrifugal yang membutuhkan pra-pengisian,

Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu terendam dalam cairan, atau mengisi pompa sebelum dinyalakan.



1: Pompa tidak boleh dry-running, meskipun bisa dry-runing selama 15 menit (setelah 15 menit dry-running, otomatis akan berhenti), Dry running akan mengeluarkan suara bising, juga meningkatkan abrasi pada poros dan lengan poros.

2: Gunakan pipa berdiameter yang direkomendasikan yang menghubungkan inlet pompa, jika Anda menggunakan inlet pompa selang berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.

3: Dilihat dari arah inlet pompa, impeller berputar searah jarum jam (lihat tanda panah pada port outlet).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus ke atas.

5: Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.(lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor biji-bijian besar sebagai media cair.

gambar 1 gambar 2

Suhu parameter

Suhu cairan sedang: -40 hingga +85 (-40 ° F hingga + 185 ° F)

Suhu lingkungan kerja: -40℃ hingga +85℃ (-40 °F hingga +185 °F)

Suhu penyimpanan: -40℃ hingga +70℃ (-40 °F hingga +158 °F)

(hingga 100 , tetapi akan mempersingkat masa pakai)

■ Tekanan sistem

-0,2 hingga 2,5 bar ( 100℃ (212°F).

Masa pakai lebih dari 20.000 jam berdasarkan tegangan pengenal dan suhu sekitar 36℃ (86°F).

■ Rentang tegangan:

Nilai pompa air 24V, rentang yang bisa diterapkan 18V - 32V

Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal sekitar.

Cairan sedang: campuran cair (Air dengan glikol di bawah 60%)

■Parameter listrik

Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

■ perhatian

1. Bekerja suhu lingkungan: -40 --120 , harus mencoba untuk menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.

2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air yang rendah, untuk memperpanjang masa pakai pompa.

4. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai

5. Perhatikan kemurnian air, hindari macet dan impeller-blocked untuk mengurangi masa pakai pompa

 Parameter kinerja

■Dimensi eksternal
