Detail produk:
|
| Nilai tegangan: | 12V / 24VDC | Max Flow: | 2800L / H |
|---|---|---|---|
| Max Head: | 11,5 juta | Tingkat aliran terukur: | 1800L / M, H = 9M |
| Cahaya Tinggi: | Pompa Air Pendingin 100W,Pompa Air Pendingin Radiator 24V,Pompa Air Pendingin Motor BLDC |
||

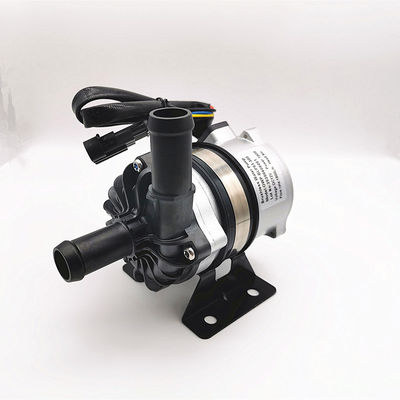

OWP-BL93-300 100W BLDC E-Water Pump Dengan Kontrol PWM Dan Diagnostik Kesalahan pompa colant, pompa glikol, pompa air bldc
Aplikasi
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, dan kapal serta sistem sirkulasi pemanas dan pendingin lainnya.
Fitur
Transmisi gaya magnet (struktur pompa pelindung) Pompa sentrifugal
Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
Dengan berbagai suhu operasi
Pengendalian kecepatan sinyal PWM
Dengan pengontrol aliran konstan
Perlindungan polaritas terbalik
Perlindungan lari kering
Lebih Tegangan, lebih dari perlindungan saat ini
Overload, perlindungan suhu berlebih
Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: PPS + GF
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: Bahan komposit resin karbon
Poros: poros baja tahan karat
Perumahan magnet: kapsul plastik nilon
Cincin segel: EPDM
Perangkat mengemudi (Termasuk motor)
Mengemudi elektromagnet: magnet kapsul plastik nilon
Sekrup dan mur: SUS 304 stainless steel
Mengemudi Motor: motor tanpa sikat
Bingkai kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan perawatan sandblasting dan impregnasi
Braket: Baja dengan lapisan bubuk
Lingkaran braket: Baja tahan karat US 304 + Cincin karet redaman
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1 (Plug yang cocok AMP282088-1)
Diameter nosel: 22.4mm (diameter dalam: 16mm)
■ Spesifikasi Model
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)
■ Instruksi pemasangan:
Pompa seri OWP-BL93-300 adalah pompa sentrifugal yang membutuhkan pra-pengisian,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu terendam dalam cairan, atau mengisi pompa sebelum dinyalakan.
| 1: | Pompa tidak boleh dry-running, walaupun bisa dry-runing selama 30 detik (setelah 30 detik dry-running otomatis akan berhenti), Dry running akan menimbulkan suara bising, juga meningkatkan abrasi pada shaft dan shaft sleeve. |
| 2: | Gunakan pipa diameter yang direkomendasikan yang menghubungkan inlet pompa, jika Anda menggunakan inlet pompa selang berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa, dan juga gelembung udara membuat kerusakan pada pompa. |
| 3: | Dilihat dari arah inlet pompa, impeller berputar searah jarum jam (lihat tanda panah pada port outlet). |
| 4: | Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus ke atas. |
| 5: | Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.(lihat gambar 1) |
| 6: | Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat Siku (lihat gambar 2). |
| 7: | Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor biji-bijian besar sebagai media cair. |
Suhu parameter
Suhu cairan sedang: -40 hingga +85 (-40 ° F hingga + 185 ° F)
Suhu lingkungan kerja: -40℃ hingga +85℃ (-40 °F hingga +185 °F) Kelembaban 90%
Suhu penyimpanan: -40 hingga +70 (-40 ° F hingga +158 ° F) (hingga 100 , tetapi akan mempersingkat masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar ( 100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan pengenal dan suhu sekitar 36℃ (86°F).
■ Rentang tegangan:
Nilai pompa air 12V, rentang yang bisa diterapkan 9V - 16V
Nilai pompa air 24V, rentang yang bisa diterapkan 18V - 30V
Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal sekitar.
Cairan sedang: air murni, campuran cair (Air dengan glikol di bawah 60%)
■Parameter listrik
Tegangan kerja (VDC) | Nilai daya (P) | Aliran terukur (L/J) | Ukuran (mm) | Berat (G) |
9V-16V (12V) 18-30V (24V) | 100W | Q=1800L/HH=9M | 148*90*132 | 1.12 KG |
Model konektor dan sifat listrik yang sesuai (lihat gambar 3):
| AMP282106-1 | 1 (Hitam) | 2 (Kuning) | 3 (Biru) | 4 (Hitam) |
(Plug yang cocok | GND | Umpan balik kesalahan | PWM | +12V/24V |
■karakter PWM
| Siklus | Keterangan | Komentar: |
| 0%≤tugas≤10% | Keadaan berhenti | |
| 11%≤tugas≤55% | Kecepatan minimum berjalan | |
| 56%≤tugas≤90% | Modus PWM | |
| 91%≤tugas≤100% | Kecepatan maksimum berjalan |
■ perhatian
1. Bekerja suhu lingkungan: -40℃--85℃, harus mencoba untuk menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air yang rendah, untuk memperpanjang masa pakai pompa.
4. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan impeller-blocked untuk mengurangi masa pakai pompa
■ Parameter kinerja
