| MOQ: | 1 set |
| Periode pengiriman: | 5 hari |
| metode pembayaran: | L / C, T / T |
| Kapasitas pasokan: | 500 set / hari |
Hubungi kami untuk dukungan teknis!!!!
Aplikasi
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, Kendaraan Sel Bahan Bakar, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanas dan pendingin lainnya.
Fitur
Pompa sentrifugal
Transmisi gaya magnet
Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
Dengan berbagai suhu operasi
Pengendalian kecepatan sinyal PWM
Keluaran sinyal diagnostik
Dengan pengontrolan aliran konstan
Perlindungan polaritas terbalik
Perlindungan lari kering
Tegangan Lebih, perlindungan arus berlebih
Overload, perlindungan suhu berlebih

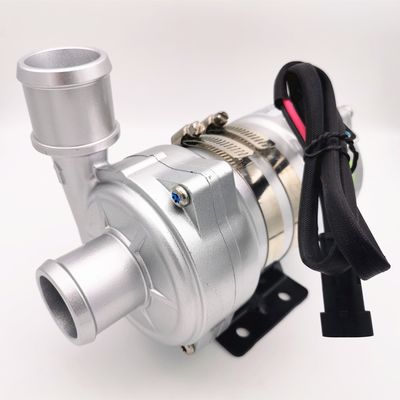

Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Paduan aluminium die casting
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: bahan komposit carborundum
Poros: poros baja tahan karat (3CR14)
Perumahan magnet: kapsul plastik PPS
Cincin segel: EPDM
EMC: Kelas 3
Kebisingan: 61dB
Perangkat mengemudi (Termasuk motor)
Rotor penggerak: magnet berkapsul plastik PPS
Sekrup dan mur: SUS 304 stainless steel
Mengemudi Motor: motor DC brushless
Bingkai kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + PE powder coating..
Braket: baja
Lingkaran braket: baja tahan karat US 304
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1 (Plug yang cocok AMP282088-1)
Diameter nosel: 38mm (1,5 inci)
Suhu parameter
Suhu cairan sedang: -40 hingga +85 (-40 ° F hingga + 185 ° F)
Suhu lingkungan kerja: -40℃ hingga +120℃ (-40 °F hingga +248 °F)
Suhu penyimpanan: -40℃ hingga +70℃ (-40 °F hingga +158 °F)
(hingga 100 , tetapi akan mempersingkat masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar ( 100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan pengenal dan suhu sekitar 36℃ (86°F).
■ Rentang tegangan:
Nilai pompa air 24V, rentang yang bisa diterapkan 18V - 32V
Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal sekitar.
Cairan sedang: campuran cair (Air dengan glikol di bawah 60%)
|
Tegangan kerja |
Nilai daya |
Aliran terukur |
Ukuran |
Berat |
| 18V-32V (24V) | 250W | Q=6000L/H, H=8m | 195*90*145 | 2200g |
■ Parameter listrik
Model konektor dan sifat listrik yang sesuai (lihat gambar 3):
| AMP282106-1 | 1 (Hitam) | 2 (Kuning) | 3 (Biru) | 4 (Merah) |
| (cocok Plug AMP282088-1) | GND | Umpan balik kesalahan | PWM | +24V |
■karakter PWM
| Siklus | Keterangan |
Komentar: |
| 0%≤tugas≤10% | Modus PWM (berhenti) | |
| 11%≤tugas≤55% | Mode PWM (Kecepatan minimum) | |
| 51%≤tugas≤90% | Mode PWM (Rentang kontrol kecepatan linier) | |
| 91%≤tugas≤100% | Mode PWM (Kecepatan maks) |
| Diameter kawat | Kawat terpanjang yang digunakan * |
| 24V | |
| 1,5 mm² | 16m |
| 2,5 mm² | 25m |
| 3 mm² | 31m |
| 4 mm² | 40m |
Ukuran Kawat yang Direkomendasikan adalah (Berdasarkan penurunan tegangan 3%)
* Panjang kabel berarti jarak dari pompa ke baterai
■ perhatian
1. Bekerja suhu lingkungan: -40 --120 , harus mencoba untuk menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air yang rendah, untuk memperpanjang masa pakai pompa.
4. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan impeller-blocked untuk mengurangi masa pakai pompa
■ Parameter kinerja
■Dimensi eksternal
