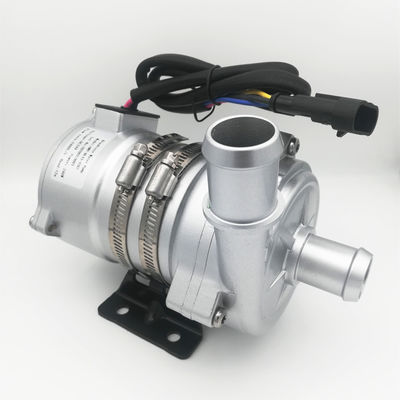

IP68 Automotive Recirculating Auto Electric Water Pump

12v 24vdc DC mini pompa air Submersible Brushless Small Circulating pump

2 seri pompa air elektronik adalah konsumsi energi yang rendah dan pompa air efisiensi tinggi yang diluncurkan oleh perusahaan kami.Karakteristik pompa ini adalah: ukuran kecil, ringan, struktur kompak, lingkungan aplikasi yang luas, dan desain pengembangan platform.

daya konstan:
Perubahan tegangan catu daya antara DC12V ~ 18 v, dan daya pompa air pada dasarnya tetap tidak berubah.
Tegangan antara DC24V ~ 32 v berubah, daya pompa pada dasarnya tetap tidak berubah.

perlindungan tegangan lebih:
18 v, tegangan catu daya pompa lebih tinggi dari pompa ke perlindungan pemadaman, tegangan kembali normal, pompa kembali bekerja normal.Pompa air, tegangan catu daya lebih tinggi dari 33 v pompa ke dalam perlindungan pemadaman, tegangan kembali normal, pompa kembali bekerja normal.

Perlindungan kios:
Ketika pipa disebabkan oleh kotoran dalam pengikatan pompa air yang tersumbat, pompa air berhenti berjalan (motor pompa air setelah restart 20 kali berturut-turut, jika keadaan masih tidak menghilangkan pompa rotor terkunci berhenti bekerja), keadaan rotor terkunci setelah menghilangkan daya pompa air untuk me-restart pemulihan pompa sering bekerja.

Perlindungan lari kering:
Tidak terhubung ke media sirkulasi dalam pipa, operasi pengurangan kecepatan pompa air, berjalan, mati setelah 15 menit setelah waktu henti membutuhkan daya qi yang berat;Operasi kering pompa air dalam tahap mengurangi kecepatan, pasokan air dipulihkan, pompa air kembali bekerja normal.

Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)

Rumah kepala pompa: Paduan aluminium die casting

Impeller: PPS + GF

Rongga pelindung: PPS + GF

Lengan poros: bahan komposit carborundum

Poros: poros baja tahan karat (3CR14)

Perumahan magnet: kapsul plastik PPS

Cincin segel: EPDM

EMC: Kelas 3

Kebisingan: 60dB

Perangkat mengemudi (Termasuk motor)

Rotor penggerak: magnet berkapsul plastik PPS

Sekrup dan mur: SUS 304 stainless steel

Mengemudi Motor: motor DC brushless

Bingkai kawat motor: PPA GF

Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + PE powder coating..

Braket: baja

Lingkaran braket: baja tahan karat US 304

Tahan air berdasarkan peringkat IP68 (en60529)

Model konektor: 325304061AAH (Plug yang cocok 325304061AMH)

Diameter nosel: 41mm (1,61 inci)

Instruksi pemasangan

Pompa seri OWP-BL43-402CAN adalah pompa sentrifugal yang membutuhkan pra-pengisian,

Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu terendam dalam cairan, atau mengisi pompa sebelum dinyalakan.

1: Pompa tidak boleh dry-running, meskipun bisa dry-runing selama 15 menit (setelah 15 menit dry-running, otomatis akan berhenti), Dry running akan mengeluarkan suara bising, juga meningkatkan abrasi pada poros dan lengan poros.

2: Gunakan pipa berdiameter yang direkomendasikan yang menghubungkan inlet pompa, jika Anda menggunakan inlet pompa selang berdiameter lebih kecil, Karena tekanan negatif dalam pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.

3: Dilihat dari arah inlet pompa, impeller berputar searah jarum jam (lihat tanda panah pada port outlet).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus ke atas.

5: Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.(lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor biji-bijian besar sebagai media cair.

gambar 1 gambar 2

Suhu parameter

Suhu cairan sedang: -40 hingga +85 (-40 ° F hingga + 185 ° F)

Suhu lingkungan kerja: -40℃ hingga +85℃ (-40 °F hingga +185 °F)

Suhu penyimpanan: -40℃ hingga +70℃ (-40 °F hingga +158 °F)

(hingga 100 , tetapi akan mempersingkat masa pakai)

Tekanan sistem

-0,2 hingga 2,5 bar ( 100℃ (212°F).

Masa pakai lebih dari 20.000 jam berdasarkan tegangan pengenal dan suhu sekitar 36℃ (86°F).

Rentang tegangan:

Nilai pompa air 24V, rentang yang bisa diterapkan 18V - 32V

Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal sekitar.

Cairan sedang: campuran cair (Air dengan glikol di bawah 60%)

Parameter listrik

perhatian

1. Bekerja suhu lingkungan: -40 --120 , harus mencoba untuk menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.

2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air yang rendah, untuk memperpanjang masa pakai pompa.

4. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai

5. Perhatikan kemurnian air, hindari macet dan impeller-blocked untuk mengurangi masa pakai pompa

 Parameter kinerja

Dimensi eksternal
