| MOQ: | 5 set |
| harga: | negotiable |
| metode pembayaran: | L/C, T/T, L/C |

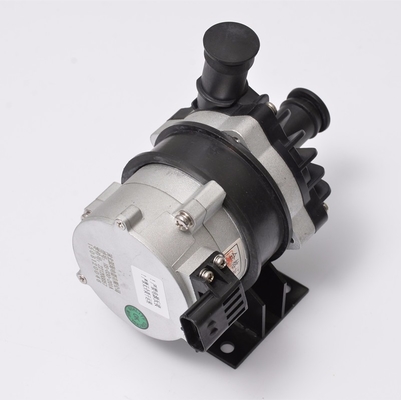

Sistem Pengisian Kendaraan Listrik Seluler Pendingin Otomotif Pompa Air Tanpa Sikat Dc
Keuntungan:
1. Dengan sambungan mobil standar Inlet/Outlet 20mm dan konektor kedap air khusus, maka pompa dapat diintegrasikan dengan cepat dan efisien ke dalam kendaraan.
2. Dengan suhu kerja -40°C~125°C, pompa pemanas awal & pemanas parkir mesin TOPSFLO TA60 memberikan kendaraan lingkungan kerja yang efisien bahkan pada suhu luar ruangan yang ekstrim dan dalam kondisi cuaca buruk.
3. Desain khusus untuk memenuhi persyaratan kerja getaran mobil, cara suplai daya mobil yang terjadi tegangan puncak atau tegangan tidak stabil.
4. Dengan fungsi proteksi polaritas, maka pompa tidak akan terbakar oleh kabel yang salah. Disesuaikan dengan sistem kendaraan tertentu.
■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Paduan aluminium
Impeller: PPS+GF
Rongga perisai: PPS + GF
Lengan poros: bahan komposit carborundum
Poros: poros baja tahan karat (3CR14).
Perumahan magnet: kapsulasi plastik PPS
Cincin segel: EPDM
■ Perangkat penggerak (Termasuk motor)
Rotor penggerak: Magnet berkapsul plastik PPS
Sekrup dan mur: baja tahan karat SUS 304
Motor Penggerak : motor tanpa sikat
Bingkai kawat motor: PPA GF
Housing pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + PE powder coating..
Braket: Basis baja
Lingkaran braket: Baja tahan karat US 304
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282104-1 (Cocok AMP282080-1 yang cocok)
Diameter nosel: 40mm (1,5 inci)
■Instruksi pemasangan
Pompa seri OWP-BL43-426T adalah pompa glikol sentrifugal yang perlu diisi sebelumnya, Pompa dipasang di posisi terendah sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau mengisi pompa sebelum dihidupkan..
| 1: | Pompa tidak boleh dry-running, meskipun bisa dry-running selama 15 menit (setelah 15 menit dry-running otomatis berhenti), Dry running akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros. |
| 2: | Gunakan pipa berdiameter yang direkomendasikan yang menghubungkan saluran masuk pompa, jika Anda menggunakan selang saluran masuk pompa berdiameter lebih kecil, Karena tekanan negatif di dalam pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat kinerja pompa menurun, dan juga gelembung udara merusak pompa. |
| 3: | Dilihat dari arah inlet pompa, impeller berputar searah jarum jam (lihat tanda panah pada port outlet). |
| 4: | Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Jika dipasang secara vertikal, port stopkontak harus menghadap ke atas. |
| 5: | Untuk menghindari dry-running (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di atas impeller.(lihat gambar 1 ) |
| 6: | Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa saluran keluar tidak boleh digunakan siku kurang dari 90 derajat (lihat gambar 2). |
| 7: | Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair. |
gambar 1 gambar 2
■ Suhu parameter
Suhu cairan sedang: -40℃ hingga +85℃ (-40°F hingga + 185°F)
Suhu lingkungan kerja: -40℃ hingga +120℃ (-40°F hingga +248°F)
Suhu penyimpanan: -40℃ hingga +70℃ (-40°F hingga +158°F)
(hingga 100 ℃, tetapi akan mempersingkat masa pakai)
■Tekanan sistem
-0,2 hingga 2,5 bar (100℃ (212°F).
Kehidupan pelayanan lebih dari 20.000 jam berdasarkan tegangan pengenal dan suhu sekitar 36 ℃ (86 ° F).
■Kisaran tegangan
Nilai pompa air 24V, kisaran yang bisa diterapkan 18V - 32V
Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal sekitar.
Cairan sedang: campuran cair (Air dengan glikol di bawah 60%)
■Parameter listrik
|
Tegangan Kerja (VDC) |
Nilai daya
|
aliran dinilai (L/H) |
Ukuran (mm) |
Bobot (g) |
| 18V-32V(24V) | 240W |
2400L/JAM , H=17M |
193*90*159,5 | 2200g |
Model konektor dan sifat kelistrikan yang sesuai (lihat gambar 3):
■Parameter kinerja
