Detail produk:
|
| Tegangan: | 18V-32V | Kekuatan: | 240W |
|---|---|---|---|
| Kepala: | 17 m | Aplikasi: | air, Submersible, Sistem Sirkulasi Pendingin |
| Bahan: | cor aluminium \ Stainless Steel | Struktur: | Pompa Satu Tahap |
| Teori: | Pompa sentrifugal | Nama Produk: | Pompa air motor DC |
| Cahaya Tinggi: | Pompa Air Listrik 240W,Pompa Air Listrik Irigasi 17M |
||

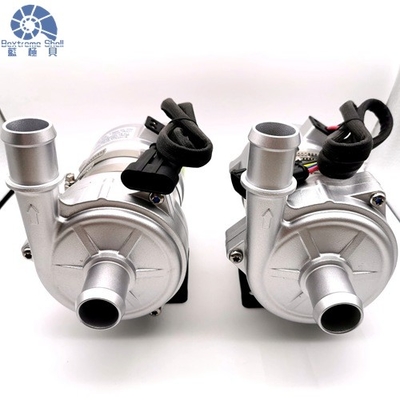

Bextreme Shell OWP-BL43-426T SERIES pompa air DC tanpa sikatBanyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanasan dan pendinginan lainnya.
Peningkatan/sirkulasi/Frekwensi Variabel/Kebisingan Rendah/pengendalian PWM pompa sentrifugal/Diagnosis kesalahan
Pompa air elektronik ini dengan struktur yang kompak, ukuran kecil, pemasangan yang mudah dan efisiensi tinggi, adalah pompa air sentrifugal satu tahap.Tubuh pompa air terbuat dari paduan aluminium die-cast berkualitas tinggi.BLDC motor di dalam memungkinkan pompa kami beroperasi terus-menerus tanpa perawatan dan dipercaya oleh pelanggan kami untuk kualitas bagus umur panjang layanan dan biaya perawatan yang rendah.
| Siklus Tugas | Deskripsi |
Catatan: 1:Kesalahan metrik siklus kerja PWM±2% 2:tekanan PWM:24VDC, frekuensi:1 KHz 3: Rekomendasi PWM stop duty cycle:7% 4: Rekomendasi 0% tugas sebagai pemutus PWM |
| 0%≤bebankan≤10% | Mode PWM (berhenti) | |
| 11%≤ bea ≤ 55% | Mode PWM (kecepatan Min) | |
| 56%≤beban≤90% | Modus PWM (Rentang kontrol kecepatan linier) | |
| 90%≤duty≤100% | Mode PWM (batas kecepatan maksimum) |
Ukuran kawat yang direkomendasikan adalah (berdasarkan penurunan tegangan 3%)
* Panjang kawat berarti jarak dari pompa ke baterai
| Wire dia. | Kawat terpanjang yang digunakan* |
| 24V | |
| 1.5 mm2 | 16m |
| 2.5 mm2 | 25m |
| 3 mm2 | 31m |
| 4 mm2 | 40m |
|
Tegangan Kerja (VDC) |
Kekuatan nominal (W) |
Aliran nominal (L/H) |
Dimensi (mm) |
Berat badan (g) |
|
18V-32V(24V) |
240W |
Q=2400L/H, H=17m |
193 kali 90 kali 159.5 |
2200 g |
Model konektor dan sifat listrik yang sesuai (seperti yang ditunjukkan di bawah)
|
AMP282106-1 (cocok colokan AMP282088-1) |
1 (( Hitam) | 2 (( Kuning) | 3 (biru) | 4 ((Merah) |
|
GND |
Kesalahan umpan balik |
PWM |
+ 24V |
Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi umur kerja motor,Pompa tidak dapat terkena radiasi termal lingkungan.
Cairan menengah: campuran cair (Banyu dengan kurang dari 60% glikol)
■ Perhatian1.Temperatur lingkungan kerja: -40°C-120°C, harus mencoba untuk menghindari dekat tiga elemen katalis, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2Posisi pemasangan pompa air harus sedekat mungkin dengan tingkat air yang rendah, untuk memperpanjang umur pompa.
3.Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi umur
4.Perhatikan kemurnian air, hindari untuk macet dan impeller-terkunci untuk mengurangi masa pakai pompa
Rotor penggerak: PPS plastik magnet kapsul
Sekrup dan kacang: SUS 304 stainless steel
Motor Penggerak: motor DC tanpa sikat
Kerangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE.
Bracket: baja
Bracket hoop: US 304 stainless steel
Waterproof berdasarkan rating IP68 (en60529)
Model konektor: AMP282106-1 (cocok Plug AMP282088-1)
Diameter nozel:25mm (1 inci)
Rumah kepala pompa: Paduan aluminium die casting
Impeller: PPS+GF
Kerongkongan perisai: PPS+GF
Sleeve poros: bahan komposit karborundum
Arus: stainless steel ((3CR14) arus
Kotak magnet: Kapsul plastik PPS
Cincin segel: EPDM
EMC: Kelas 3
Kebisingan:≤61dB
Suhu cair sedang: -40°C sampai +85°C (-40°F sampai + 185°F)
Suhu lingkungan kerja: -40°C sampai +120°C (-40°F sampai +248°F)
Suhu penyimpanan: -40°C sampai +70°C (-40°F sampai +158°F)
(hingga 100 °C, tetapi akan memperpendek umur layanan)
