6000LH 250W Pompa Air Listrik Untuk Kendaraan Listrik Insinyur Baterai Kendaraan Pendingin Sistem manajemen termal

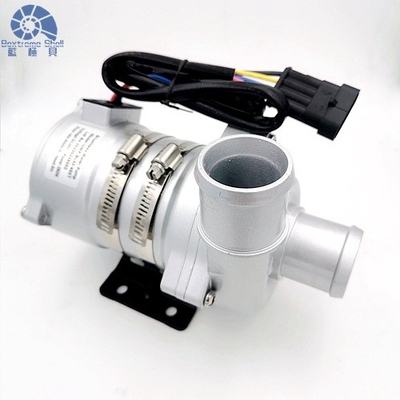

Pompa air elektronik otomotif OWP-BL43-450T dengan struktur kompak, ukuran kecil, pemasangan mudah dan efisiensi tinggi, adalah pompa air sentrifugal satu tahap.Tubuh pompa air terbuat dari paduan aluminium die-cast berkualitas tinggi.BLDC motor di dalam memungkinkan pompa kami beroperasi terus-menerus tanpa perawatan dan dipilih oleh pelanggan kami untuk umur layanan yang panjang dan biaya perawatan yang rendah.

■ kurva kinerja

■ Parameter listrik

Model konektor dan sifat listrik yang sesuai (seperti yang ditunjukkan di bawah)

■ Karakter PWM

Ukuran kawat yang direkomendasikan adalah (berdasarkan penurunan tegangan 3%)

* Panjang kawat berarti jarak dari pompa ke baterai

■ Parameter suhu

Suhu cair sedang: -40°C sampai +85°C (-40°F sampai + 185°F)

Suhu lingkungan kerja: -40°C sampai +120°C (-40°F sampai +248°F)

Suhu penyimpanan: -40°C sampai +70°C (-40°F sampai +158°F)

(hingga 100 °C, tetapi akan memperpendek umur layanan)

Cairan menengah: campuran cair (Banyu dengan kurang dari 60% glikol)

■ Jangkauan tegangan

Pompa air nominal 24V, rentang kerja 18V - 32V

Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi umur kerja motor,Pompa tidak dapat terkena radiasi termal lingkungan.

■ Tekanan sistem

-0,2 sampai 2,5 bar (100°C).

Umur layanan lebih dari 20.000 jam berdasarkan tegangan nominal dan suhu sekitar 36 °C ((86 °F)

■ Perangkat penggerak (termasuk motor)

Rotor penggerak: PPS plastik magnet kapsul

Sekrup dan kacang: SUS 304 stainless steel

Motor Penggerak: motor DC tanpa sikat

Kerangka kawat motor: PPA GF

Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE.

Bracket: baja

Bracket hoop: US 304 stainless steel

Waterproof berdasarkan rating IP68 (en60529)

Model konektor: AMP282106-1 (cocok Plug AMP282088-1)

Diameter nozel:38mm (1.5 inci)

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)

Rumah kepala pompa: Paduan aluminium die casting

Impeller: PPS+GF

Kerongkongan perisai: PPS+GF

Sleeve poros: bahan komposit karborundum

Arus: stainless steel ((3CR14) arus

Kotak magnet: Kapsul plastik PPS

Cincin segel: EPDM

EMC: Kelas 3

Kebisingan:≤61dB

■ Fitur Produk

Pompa sentrifugal

Transmisi kekuatan magnetik

Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.

Dengan rentang suhu operasi yang luas

Kontrol kecepatan sinyal PWM

Output sinyal diagnostik

Dengan kontrol aliran konstan

Perlindungan polaritas terbalik

Perlindungan jalan kering

Perlindungan over Voltage, over current

Overload, perlindungan atas suhu

■ Dimensi eksternal

■ Instruksi pemasangan

Pompa seri OWP-BL43-450T adalah pompa sentrifugal yang membutuhkan praisi,

Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu terbenam dalam cairan, atau pra-diisi pompa sebelum daya pada.

1: Pompa seharusnya tidak berjalan kering, meskipun bisa berjalan kering selama 15 menit (setelah 15 menit berjalan kering, itu akan berhenti secara otomatis), berjalan kering akan membuat suara,juga meningkatkan abrasi pada poros dan lengan poros.

2: Gunakan pipa diameter yang direkomendasikan yang menghubungkan inlet pompa, jika Anda menggunakan inlet pompa selang diameter yang lebih kecil, Karena tekanan negatif di pompa,udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat degradasi kinerja pompa, dan juga gelembung udara membuat kerusakan pada pompa.

3: Jika dilihat dari arah masuk pompa, impeller berputar searah jarum jam (lihat panah pada outlet port).

4: Pompa dapat dipasang secara vertikal atau horisontal (lihat gambar 1) Ketika dipasang secara vertikal, outlet port harus ke atas.

5:Untuk menghindari aliran kering (udara terjebak dalam impeller),port outlet pompa air harus vertikal atau di bagian atas impeller (lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara dilepaskan dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).

7: Tidak bisa menggunakan air laut atau polusi berat lainnya dengan cairan kotoran biji-bijian besar sebagai media cair.

+

■ Perhatian

1.Temperatur lingkungan kerja: -40°C-120°C, harus mencoba untuk menghindari dekat tiga elemen katalis, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.

2Posisi pemasangan pompa air harus sedekat mungkin dengan tingkat air yang rendah, untuk memperpanjang umur pompa.

3.Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi umur

4.Perhatikan kemurnian air, hindari untuk macet dan impeller-terkunci untuk mengurangi masa pakai pompa

Dapatkan Data Teknis, tolong.Klik di sini.

■ Aplikasi

Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanasan dan pendinginan lainnya

Pompa air listrik otomotif Bextreme Shell OWP-BL43-450T

Peningkatan/sirkulasi/Frekwensi Variabel/Kebisingan Rendah/pengendalian PWM pompa sentrifugal/Diagnosis kesalahan
