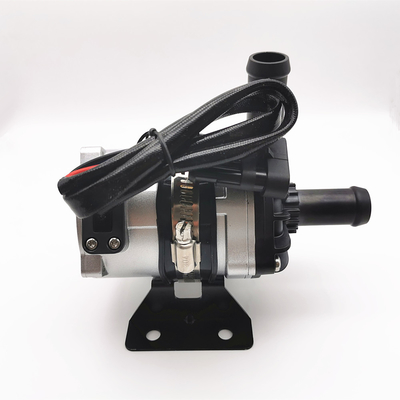

Pompa Air Tambahan 1800LH 24V DC Untuk Mobil Balap Intercooler Turbocharger

Peningkatan/sirkulasi/Frekuensi variabel/Kebisingan rendah/pompa pelindung/Kontrol PWM/Umpan balik kesalahan









Pompa air DC tanpa sikat Bextreme Shell OWP-BL93-200 SERIES

Mohon Dapatkan Data Teknis klik disini

Banyak digunakan dalam bus hybrid, mobil penumpang hybrid, kendaraan listrik, kereta api, dan kapal serta sistem sirkulasi pemanas dan pendingin lainnya.

■Fitur

• Pompa sentrifugal
• Transmisi gaya magnet (struktur pompa pelindung)
• Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
• Dengan berbagai suhu operasi
• Dengan kontrol aliran konstan
• Perlindungan polaritas terbalik
• Perlindungan lari kering
• Lebih dari Tegangan, lebih dari perlindungan saat ini
• Overload, lebih dari perlindungan suhu

■Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)

Rumah kepala pompa: PPS+GF
Impeller: PPS+GF
Rongga perisai: PPS + GF
Lengan poros: Bahan komposit resin karbon
Poros: poros baja tahan karat
Rumah magnet: kapsulasi plastik nilon
Cincin segel: EPDM


■ Perangkat penggerak (Termasuk motor)

Mengemudi elektromagnet: magnet berkapsul plastik nilon
Sekrup dan mur: baja tahan karat SUS 304
Motor Penggerak : motor tanpa sikat
Bingkai kawat motor: PPA GF
Housing pompa: Casing aluminium die-casting dengan sandblasting dan perawatan impregnasi

Braket: Baja dengan lapisan bubuk
Lingkaran braket: Baja tahan karat US 304 + Cincin karet redaman
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1 (Plug yang cocok AMP282088-1)
Diameter nosel: 22.4mm (diameter dalam: 16mm)


■Spesifikasi Model

OWP-BL93-200-(20mm)
OWP-BL93-250-(25mm)


■Instruksi pemasangan

Pompa seri OWP-BL93-200 adalah pompa sentrifugal yang perlu diisi sebelumnya,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau mengisi pompa sebelum dihidupkan.

1: Pompa tidak boleh berjalan kering, meskipun dapat berjalan kering selama 30 detik (setelah 30 detik berjalan kering, secara otomatis akan berhenti), Berjalan kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa diameter yang disarankan yang menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa selang berdiameter lebih kecil, Karena tekanan negatif di dalam pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat kinerja pompa menurun. , dan juga gelembung udara membuat pompa rusak.

3: Dilihat dari arah inlet pompa, impeller berputar searah jarum jam (lihat tanda panah pada port outlet).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port stopkontak harus menghadap ke atas.

5: Untuk menghindari dry-running (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa saluran keluar tidak boleh digunakan kurang dari 90 derajat
Siku .

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.


■Parameter suhu

Suhu cairan sedang: -40℃ hingga +85℃ (-40°F hingga + 185°F)
Suhu lingkungan kerja: -40℃ hingga +85℃ (-40°F hingga +185°F) Kelembaban ≤90%
Suhu penyimpanan: -40 ℃ hingga +70 ℃ (-40°F hingga +158°F) (hingga 100 ℃, tetapi akan mempersingkat masa pakai)


■Tekanan sistem

-0,2 hingga 2,5 bar (100℃ (212°F).
Kehidupan pelayanan lebih dari 20.000 jam berdasarkan tegangan pengenal dan suhu sekitar 36 ℃ (86 ° F).


■Rentang tegangan

kisaran yang bisa diterapkan 18V - 30V
Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal sekitar.

Cairan sedang: air murni, campuran cair (Air dengan glikol di bawah 60%)


■ Parameter kelistrikan

Model konektor dan sifat kelistrikan yang sesuai (seperti yang ditunjukkan di bawah)

 Perhatian

1. Bekerja suhu sekitar: -40 ℃ - 85 ℃, harus mencoba untuk menghindari dekat dengan tiga elemen
katalitik, sistem pipa pembuangan gas dan mesin selama pemasangan, memastikan suhu lingkungan kerja.

2. Posisi pemasangan pompa air harus sedekat mungkin dengan permukaan air yang rendah, untuk memperpanjang masa pakai pompa.

3. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai

4.Perhatikan kemurnian air, hindari macet dan impeller-blocked untuk mengurangi masa pakai pompa


■ Parameter kinerja

■ Dimensi eksternal
