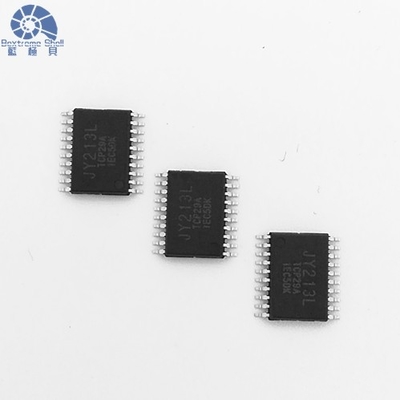

Driver Gerbang Berkecepatan Tinggi JY213L Untuk MOSFET Daya dan Perangkat IGBT

Driver Gerbang Berkecepatan Tinggi JY213L Untuk MOSFET Daya Dan Perangkat IGBT Dengan Tiga Saluran Keluaran Independen

Keterangan

JY213L adalah driver gerbang 3 fase berkecepatan tinggi yang dirancang untuk perangkat MOSFET daya dan IGBT.Driver canggih ini memiliki tiga saluran output independen, referensi sisi tinggi dan rendah, memastikan kontrol yang optimal.Dengan built-in dead time dan shoot-through protection, ini melindungi setengah jembatan, mencegah potensi kerusakan.Sirkuit UVLO memastikan operasi yang andal dengan mencegah kegagalan fungsi selama situasi tegangan ambang rendah.Memanfaatkan terobosan proses BCD bertegangan tinggi dan teknik pembatalan derau mode umum, driver ini mempertahankan stabilitas dalam skenario derau dV/dt tinggi sambil menunjukkan toleransi tegangan transien negatif yang luar biasa.Selain itu, pin pengaktif memungkinkan mode siaga, memungkinkan chip memasuki kondisi arus diam rendah dan meningkatkan umur baterai.Rasakan kinerja yang tak tertandingi dan keandalan yang tahan lama dengan driver gerbang berkecepatan tinggi JY213L.Mendapatkan rincian lebih lanjut silahkan klik di sini.

Fitur

• Pengemudi sisi tinggi setengah jembatan 90V terintegrasi
• Kemampuan untuk mengemudi hingga gerbang setengah jembatan 3 fase
• Dioda tali boot bawaan untuk setiap saluran sisi tinggi
• Perlindungan waktu mati bawaan
• Perlindungan tembakan
• Di bawah penguncian tegangan untuk VCC dan VBS
• Tegangan operasi rendah 0–5,5V untuk VCC dan VBS
• Kompatibel dengan input logika 3,3V dan 5V
• Aktifkan pin (EN) untuk arus siaga rendah
• IO+/IO-: +1,2A/–2,0A pada VCC=15V, VBS=15V
• Waktu mati terpasang:0,5 us (biasa)
• Sirkuit pembatalan derau dV/dt mode-umum
• Toleran terhadap tegangan transien negatif
• Penggerak gerbang dI/dt rendah untuk kekebalan kebisingan yang lebih baik
• –40ºC hingga 125ºC rentang pengoperasian
• Paket tapak kecil: TSSOP20L/24L,173mil

Aplikasi

• E-BIKE/alat tenaga listrik driver motor 3 fasa
• Kontrol motor mini/mikro bertenaga baterai
• Inverter tujuan umum

Diagram Blok

Sirkuit aplikasi tipikal

Konfigurasi Pin
