Detail produk:
|
| Tegangan: | 220VAC | Saya mencapai puncak: | 24A |
|---|---|---|---|
| Saya lanjutan: | 12A | kekuasaan: | 3700W |
| Masukan referensi: | 0 ~ 10v / PWM / Frekuensi | Ukuran (L * W * H): | 127 * 81.5 * 39/254 * 142 * 49/254 * 142 * 68 |
| Kecepatan loop tertutup: | Iya | ||
| Cahaya Tinggi: | driver motor dc tiga fase pwm,kontrol kecepatan pwm untuk motor dc,pengontrol kecepatan pwm 12v |
||

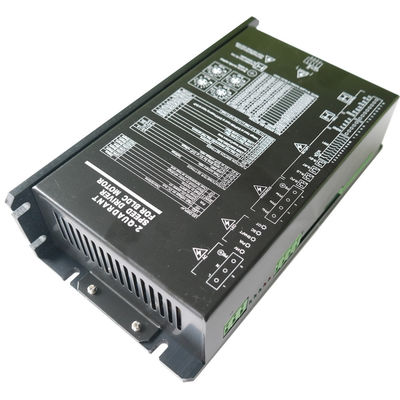

HV Series 2Q BLDC Speed Driver Dengan Parameter Tetap:
| TIDAK. | Model | Tegangan (VDC) | Saya mencapai puncak (SEBUAH) |
Saya lanjutan (SEBUAH) |
Po (W) | Referensi memasukkan |
Ukuran (mm) |
| 1 | BLSD11001AC-2Q-HV * | 110VAC | 1 | 0,5 | 75 | PWM | W81.5, L127, H39 |
| 2 | BLSD22001AC-2Q-HV * | 220VAC | 1 | 0,5 | 155 | PWM | W81.5, L127, H39 |
| 3 | BLSD11008ADC-2Q-HV * |
110VAC atau 60 ~ 195VDC |
8 | 4 | 600 | 0 ~ 10V / PWM / Frekuensi | W142, L254, H49 |
| 4 | BLSD11016ADC-2Q-HV * |
110VAC atau 60 ~ 195VDC |
16 | 8 | 1200 | 0 ~ 10V / PWM / Frekuensi | W142, L254, H49 |
| 5 | BLSD11024ADC-2Q-HV * |
110VAC atau 60 ~ 195VDC |
24 | 12 | 1800 | 0 ~ 10V / PWM / Frekuensi | W142, L254, H68 |
| 6 | BLSD22008ADC-2Q-HV * |
220VAC atau 60 ~ 385VDC |
8 | 4 | 1200 | 0 ~ 10V / PWM / Frekuensi | W142, L254, H49 |
| 7 | BLSD22016ADC-2Q-HV * |
220VAC atau 60 ~ 385VDC |
16 | 8 | 2400 | 0 ~ 10V / PWM / Frekuensi | W142, L254, H68 |
| 8 | BLSD22024ADC-2Q-HV * |
220VAC atau 60 ~ 385VDC |
24 | 12 | 3700 | 0 ~ 10V / PWM / Frekuensi | W142, L254, H68 |
Deskripsi:
HV Serires adalah driver kecepatan input AC atau DC dengan parameter variabel dan putaran dekat PI kecepatan dan arus.Referensi dapat dipilih tegangan analog 10V atau 0∼100% PWM.Juga bisa berupa frekuensi 0∼3kHz.Parameter dapat diatur oleh sakelar DIP dan potensiometer seperti nomor tiang, kecepatan maks, waktu ramp, waktu filter loop dan arus puncak, dll. Fungsi pelindung seperti korsleting, start aman, pembalikan arah aman, dll. Disajikan.Nilai suara adalah 110,220VAC.Nilai kerja saat ini 8,16,24A.Tingkat temperarur ambien adalah -10∼ + 45ºC, -40∼ + 65ºC.
Fitur:
♦Teknologi permukaan-mount ukuran kecil, arus tinggi.
♦ Kontrol kecepatan loop tertutup 2-Kuadran PI dengan linieritas yang baik.
♦ Pengaturan parameter variabel untuk motor yang berbeda dan mudah digunakan.
♦ Fungsi kontrol mundur aman, start aman, aktifkan, rem, referensi kecepatandan fungsi output pulsa kecepatan (PG), Hubung singkat dan perlindungan suhu berlebih, alarm.Pasokan AC atau DC dapat digunakan dalam berbagai tegangan ...
♦ Tiga jenis input referensi: tegangan analog, PWM, frekuensi.
♦ Pengguna bisa mendapatkan kecepatan motor yang akurat melalui fungsi output pulsa kecepatan
♦ Cocok untuk motor BLDC 3-fase dengan sensor hall.
♦ Penggunaan chip kelas industri, port isolasi optik
Aturan Penamaan:
BLSD 220 01 AC - 2Q - HV - T
BLSD: driver kecepatan BLDC
220: Nilai Tegangan AC (V)
01: Arus Puncak (A)
ADC:Catu Daya AC atau DC
2Q: Mode mengemudi 2-Kuadran
HV:HV (tegangan tinggi)Seri
T: T = -40 ~ + 65 ºC Ta, tidak berlabel = -10 ~ + 45 ºC Ta
