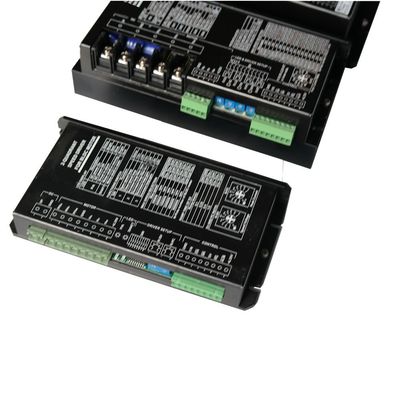

Sensor Hall 60 120 derajat 720W Bldc 3 Phase Motor Controller
  • Nama

Sensor Hall 60 120 derajat 720W Bldc 3 Phase Motor Controller

MOQ: 1 pc
harga: negotiable
kemasan standar: kardus
Periode pengiriman: seperti yang dikonfirmasi
metode pembayaran: L / C, T / T, Western Union, Paypal
Kapasitas pasokan: 3000 pcs / bulan
Informasi Detail
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
OWO
Sertifikasi
CE, RoHs
Nomor model
BLSD4830DC-2Q-N
Tegangan:
48VDC
kekuasaan:
720W
Ukuran (L * W * H):
162 * 82,5 * 29
Sensor Hall 60 / 120º:
Iya
Kontrol ketat kecepatan PI:
Iya
Output alarm:
Iya
Output Pulsa Kecepatan:
24p / r @ 8-Kutub
Rancangan:
Perangkat keras murni dibangun
Menyoroti:

Pengontrol motor 3 fase bldc

,

Pengontrol motor bldc Hall

,

kontrol motor bldc 3 fase sensorik

Deskripsi Produk

48V brushelss driver kecepatan motor dc, pengontrol motor BLDC untuk motor bldc 3 fase dengan sensor hall

Aturan Penamaan:



BLSD 48 30 DC - 2Q - N - TP
BLSD: driver kecepatan BLDC

48: Nilai Tegangan (VDC)

20: Batas Arus Puncak (A)

DC: masukan daya DC

2Q: Mode mengemudi 2-Kuadran

N: Seri N (ukuran normal dan parameter variabel)

T: T = -40 ~ + 65 ºC Ta, tidak berlabel = -10 ~ + 45 ºC Ta

P: P = 0-3KHz input pulsa pada SV, tidak berlabel = 0-5V pada SV



Deskripsi:



N Serires adalah penggerak kecepatan dengan parameter variabel dan PI close-loop.Referensi dapat berupa tegangan analog0∼5V atau 0∼100% PWM.Juga dapat frekuensi 0∼3kHz dengan menambahkan unit FV pada PCB.Parameter dapat diatur oleh DIP switch dan potensiometer seperti nomor tiang, kecepatan maks, waktu ramp, waktu filter loop dan arus puncak, dll. Nilai suara adalah 12,24,36,48VDC.Nilai kerja saat ini adalah 5,10,15A.Tingkat temperarur ambien adalah -10∼ + 45ºC, -40∼ + 65ºC



Fitur:

♦ Teknologi permukaan-mount dan ukuran kecil.

♦ Kontrol kecepatan loop tertutup 2-Kuadran PI dengan linieritas yang baik.

♦ Pengaturan Parameter Variabel untuk motor yang berbeda

♦ Fungsi kontrol F / R, aktifkan, rem, referensi kecepatan dan fungsi output pulsa kecepatan (PG), alarm.Lebih dari perlindungan suhu.

♦ Tiga jenis input referensi: tegangan analog, PWM, frekuensi.

♦ Cocok untuk motor DC brushless 3 fase dengan sensor hall

♦ Penggunaan chip kelas industri.







N Series 2Q BLDC Speed ​​Driver Dengan Parameter Tetap:



TIDAK. Model Sekelilingnya
Temp
(ºC)		 Tegangan
(VDC)		 Puncak
Arus
Membatasi
(SEBUAH)		 Kontinu
Arus
(SEBUAH)		 60º / 120º
aula
Sensor		 f
PWM
(kHz)		 Kecepatan PI
Loop tertutup
Kontrol		 SV
Lereng
Waktu
(S)		 SV
Jarak
(V)		 LV &
OV
Membatasi		 Alarm
Keluaran		 Kecepatan
Nadi
Keluaran
1 BLSD1210DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 12 V
(9 ~ 15)		 10 5 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
2 BLSD1220DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 12 V
(9 ~ 15)		 20 10 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
3 BLSD1230DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 12 V
(9 ~ 15)		 30 15 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
4 BLSD2410DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 24V
(17 ~ 32)		 10 5 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
5 BLSD2420DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 24V
(17 ~ 32)		 20 10 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
6 BLSD2430DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 24V
(17 ~ 32)		 30 15 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
7 BLSD3610DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 36V
(27 ~ 45)		 10 5 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
8 BLSD3620DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 36V
(27 ~ 45)		 20 10 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
9 BLSD3630DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 36V
(27 ~ 45)		 30 15 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
10 BLSD4810DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 48V
(37 ~ 55)		 10 5 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
11 BLSD4820DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 48V
(37 ~ 55)		 20 10 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang
12 BLSD4830DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 48V
(37 ~ 55)		 30 15 √ 15 √

0,1 / 0,25 /

0,5 / 1,0

 0 ~ 5 √ √ 24p / r @
8-tiang














Memperhatikan:

1. Pilih arus puncak pengemudi: Jika arus terukur Ir motor disajikan, maka Ip (A) ≧ 2 * Ir (A).
Jika daya keluaran terukur dari motor Pr (W) disajikan, maka Ip (A) ≧ 4 * Pr / Vr.Vr (V) adalah tegangan pengenal motor.
2. Mengemudi kuadran: Driver hanya digunakan di kuadran Ⅰ & Ⅲ.
3. Input frekuensi: Modul transfer FV dapat ditambahkan ke driver untuk kontrol frekuensi (0-3KHz / TTL) pada port SV.
4. Operasi rem: Ketika port BK dialihkan ke level rendah, motor akan berhenti berjalan dengan cepat dengan memperpendek belitan melalui MOSFET bawah.Kecepatan motor saat pengereman harus
tidak melebihi Safe-Brake-Speed ​​Ns (lihat diagram koneksi).
5. Gangguan dari kabel: Sinyal Hall dapat diganggu oleh arus yang dialihkan pada kabel belitan jika panjangnya lebih dari 500mm.Jangan jalin keduanya.Lebih baik untuk
gunakan kabel berpelindung.
6. Isolasi Motor: Sensor Hall ke Windings / Hall sensor ke Motor Case / Windings ke Motor Case
Resistansi Isolasi> 500MOhm @ 500VDC
Kekuatan dielektrik <1mA @ 500VAC / 50-60Hz / 1 menit
