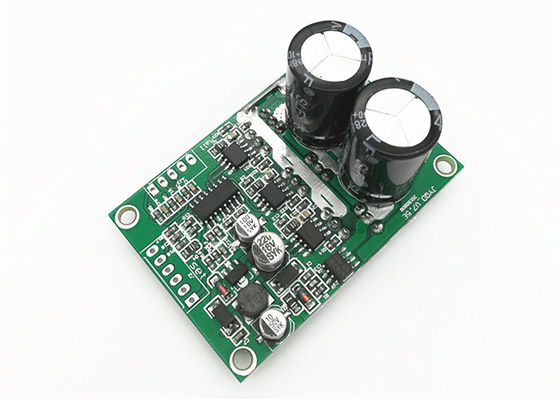

JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet

JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet

JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet
JYQD - V7.5E 36 to 72VDC Three Phase Mosfet Motor BLDC Driver Board
JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet
Detail produk:
Tempat asal: Cina
Nama merek: JUYI
Nomor model: JYQD-V7.5E
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Tas pe + karton
Waktu pengiriman: 5-10 hari
Syarat-syarat pembayaran: T / T, L / C, Paypal
Menyediakan kemampuan: 1000 set / hari
Kontak
Detil Deskripsi produk
Tegangan kerja: 36-72VDC Bekerja saat ini: 15A
Kontrol kecepatan PWM: Siklus kerja 0-100% (1-20KHZ) Output sinyal pulsa cepat: Iya
PERATURAN KECEPATAN TEGANGAN ANALOG (V): 0 - 5V Suhu operasi (℃): -20—85 ℃
Cahaya Tinggi:

JYQD V7.5E

,

driver mosfet bldc

,

driver mosfet motor bldc

JYQD-V7.5E, 36-72V DC, 15A driver motor BLDC bekerja saat ini untuk efek Hall motor BLDC

MODEL SUHU OPERASIONAL(℃) TEGANGAN OPERASI(V.) MAX SAAT INI (A)

· LANJUTAN OPERASI SAAT INI

(SEBUAH)

PERATURAN KECEPATAN PWM

(1-20KHZ)

 PERATURAN KECEPATAN TEGANGAN ANALOG (V) Kecepatan keluaran sinyal pulsa
JYQD-V7.5E -20—85 ℃ DC36V-72V 16A 15A

Siklus

0-100%

 0-5V √

Panduan aplikasi
1. Pastikan parameter voltase dan daya motor tidak melebihi kisaran seperti yang ditentukan.
2. Berlaku untuk hall motor dc brushless dengan Hall pada 120 °, tidak semua urutan garis Hall pabrikan sesuai, Anda dapat menyesuaikan urutan garis Hall atau urutan garis tiga fase motor sesuai dengan situasi aktual, untuk mencapai efek mengemudi terbaik.
3. JYQD-V7.5E adalah papan driver tanpa housing dan heatsink, dapat menggerakkan motor di bawah 100 watt tanpa heatsink, tetapi membutuhkan ventilasi normal.
4.  Port output 5V pada papan drive dilarang untuk menghubungkan peralatan daya eksternal.Ini hanya berlaku untuk potensiometer eksternal atau sakelar untuk penyesuaian kecepatan, pergantian, dan operasi pengaktifan






JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet 0
Diagram pengkabelan
JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet 1
1. Port kontrol
5V —Tegangan keluaran internal papan driver, potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan

Z / F —Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.

VR —Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%

EL—Aktifkan kontrol port.Hubungkan 5V atau tidak ada koneksi untuk mengizinkan operasi, hubungkan GND untuk melarang operasi.

Sinyal- Keluaran sinyal pulsa kecepatan

GND—Digunakan untuk kontrol internal papan Drive

2. Port daya

MA ---- fasa motor A.
MB ---- fase motor B
MC ---- fase motor C
GND ---- DC-
VCC ---- DC +

3: Port sensor hall
Ha --- Hall a
Hb --- Hall b
Hc --- Hall c
GND --- GND
Output 5V --- 5V

4. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.

5. Jarak kontrol port: 2.54mm, Jarak port daya: 3.96 mm

6. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.


Gambar dimensi
JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet 2





UNDUH PANDUAN PENGGUNA JYQD-V7.5E
JYQD - V7.5E 36 hingga 72VDC Papan Driver BLDC Motor Tiga Fasa Mosfet 3JYQD-V7.5E-Bahasa Inggris.pdf
