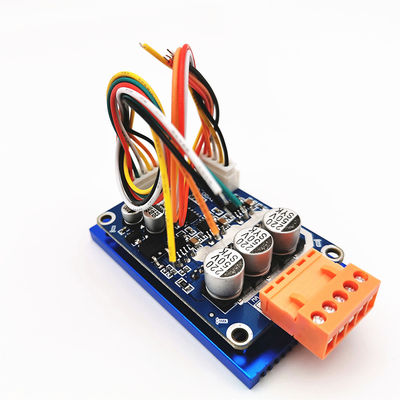

1. Kontrpelabuhan ol
5V - Tegangan output internal papan driver, untuk potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan
Z / F—Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah arah Maju, hubungkan level rendah 0V atauterhubung ke GND adalah arah sebaliknya.
VR—Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, hubungkan denganGND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
EL—Aktifkan kontrol port.Hubungkan 5V atau tidak ada koneksi untuk mengizinkan operasi, hubungkan GND untuk melarang operasi.
Singnal-Kecepatan keluaran sinyal pulsa
GND—Digunakan untuk kontrol internal papan Driver
2. Port daya
MA ---- fase motor A
MB ---- fase motor B
MC---- fase motor C
P- ---- DC-
P +---- DC +
3: Port sensor hall
Ha--- Hall a
Hb--- Hall b
Hc--- Hall c
GND--- GND
5V--- masukan 5V
4: Komentar
1.Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan amengemudi tidak normal, mempengaruhi penggunaan normal.
2. Jarak port kontrol: 2.54mm, Jarak port daya: 3.96 mm
3. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.
