Detail produk:
|
Sudut efek hall: | Sudut kelistrikan 120 derajat | poros habis: | 0,025mm |
---|---|---|---|
Putar radial: | 0,02 mm@460g | Akhiri main: | 0,08 mm@400g |
Kekuatan radial maks: | 75N @ 20mm dari flensa | Kekuatan aksial maks: | 15N |
Kelas Isolasi: | Kelas B | Kekuatan dielektrik: | 500VDC selama satu menit |
Resistensi isolasi: | 100MΩMin., 500VDC | ||
Cahaya Tinggi: | motor dc brushless rpm tinggi,motor bldc rpm tinggi,motor torsi tinggi bldc |

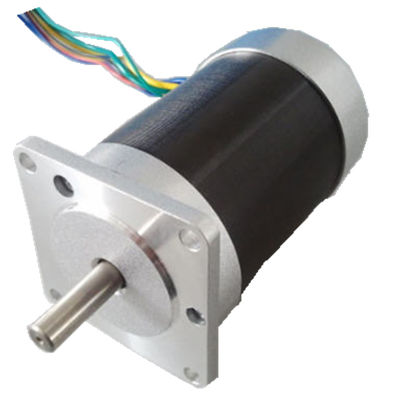

57mm Motor Tanpa Sikat Torsi Tinggi digunakan untuk Mesin Pemotong, mesin prototipe cepat
57mm Motor Tanpa Sikat Torsi Tinggi
Fitur:
Kepadatan daya tinggi, kebisingan rendah, kapasitas beban berlebih yang kuat
Aplikasi:
Industri makanan: Mesin es krim
Industri alat rumah tangga: Mesin pemotong rumput
Industri pengolahan air: Pompa cairan
Industri periklanan: Mesin prototipe cepat
Industri komunikasi: Antena satelit laut
Industri instrumen ilmiah: Instrumen analisis kualitas batubara
Industri otomasi industri: Mesin berliku, pintu otomatis, dll.
◆ SPESIFIKASI UMUM
Jenis berliku | Delta | |
Sudut efek hall | Sudut kelistrikan 120 derajat | |
Poros habis | 0,025 mm | |
Putar radial | 0,025 mm@460g | |
Akhiri pemutaran | 0,025 mm@4000g | |
Max.kekuatan radial | 75N @ 20mm dari flensa | |
Max.gaya aksial | 15N | |
Kelas isolasi | Kelas B | |
Kekuatan dielektrik | 500VDC selama satu menit | |
Resistensi isolasi | 100MΩMin., 500VDC |
◆ SAMBUNGAN LISTRIK
Nomor Timbal | Warna timah | Pengukur timah | Fungsi | Deskripsi |
1 | Merah | UL1007 26AWG | Vcc | Pasokan tegangan untuk sensor hall |
2 | Biru | Aula A | ||
3 | hijau | Hall B | ||
4 | putih | Hall C | ||
5 | Hitam | GND | Tanah untuk sensor hall | |
6 | Kuning | UL1007 20AWG | Fase A | |
7 | Merah | Fase B | ||
8 | Hitam | Fase C |
◆ SPESIFIKASI LISTRIK
Model | OWM57BLSH01 | |||||||
Jumlah tiang | 4 | |||||||
Jumlah fase | 3 | |||||||
Tegangan terukur (VDC) | 24 | |||||||
Kecepatan terukur (RPM) | 23.00 | |||||||
Torsi terukur (Nm) | 0.24 | |||||||
Nilai daya (W) | 58 | |||||||
Torsi puncak (Nm) | 0,55 | |||||||
Arus puncak (A) | 11.5 | |||||||
Resistensi baris ke baris (ohm) | 1.5 | |||||||
Induktansi baris ke baris (mH) | 1.8 | |||||||
Konstanta torsi (Nm / A) | 0,05 | |||||||
Kembali EMF (V / KRPM) | 5.2 | |||||||
Inersia rotor (g.cm2) | 200 | |||||||
Panjang tubuh (L) (mm) | 52 | |||||||
Massa (Kg) | 0.65 |
◆UKURAN:
