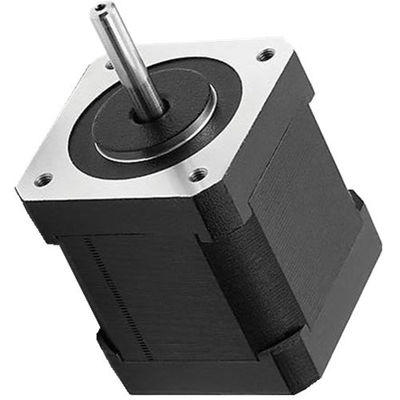

Detail produk:
|
| Tipe: | Motor DC Brushless | Puncak arus: | 20A |
|---|---|---|---|
| Tahap: | 3 | Jumlah tiang: | 8 |
| daya output: | 80W | Kecepatan: | 5000rpm |
| Diameter: | 42mm | Bentuk: | Kotak |
| Tegangan: | 24VDC | ||
| Cahaya Tinggi: | Motor bldc 8 kutub,motor DC brushless 8 kutub 3 fasa,motor bldc 8 kutub 3 fasa |
||
OWM: OWO motor
42: Ukuran Rangka Motor: mm
BLS: Motor Square Brushless
◆ SPESIFIKASI UMUM
| Jenis berliku | Segi tiga | |
| Sudut efek hall | Sudut kelistrikan 120 derajat | |
| Poros habis | 0,025 mm | |
| Putar radial | 0,02 mm@450g | |
| Akhiri pemutaran | 0,08 mm@450g | |
| Max.kekuatan radial | 28N @ 10mm dari flensa | |
| Max.gaya aksial | 10N | |
| Kelas isolasi | Kelas B | |
| Kekuatan dielektrik | 500VDC selama satu menit | |
| Resistensi isolasi | 100MΩMin., 500VDC | |
◆ SAMBUNGAN LISTRIK
| Nomor Timbal | Warna timah | Pengukur timah | Fungsi | Deskripsi |
| 1 | Merah | UL1007 26AWG | Vcc | Pasokan tegangan untuk sensor hall |
| 2 | Biru | Aula A | ||
| 3 | hijau | Hall B | ||
| 4 | putih | Hall C | ||
| 5 | Hitam | GND | Tanah untuk sensor hall | |
| 6 | Kuning | UL1007 20AWG | Fase A | |
| 7 | Merah | Fase B | ||
| 8 | Hitam | Fase C |
◆ SPESIFIKASI LISTRIK
| Model | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Jumlah tiang | 8 | 8 | 8 | 8 | ||||
| Jumlah fase | 3 | 3 | 3 | 3 | ||||
| Tegangan terukur VDC | 24 | 24 | 24 | 24 | ||||
| RPM kecepatan terukur | 4000 | 4000 | 4000 | 4000 | ||||
| Torsi macet terus menerus Nm | 0,075 | 0.15 | 0.22 | 0.3 | ||||
| Torsi terukur Nm | 0,0625 | 0.125 | 0.185 | 0.25 | ||||
| Nilai daya W | 26 | 52.5 | 77.5 | 105 | ||||
| Torsi puncak Nm | 0.19 | 0.38 | 0,56 | 0.75 | ||||
| Arus puncak A | 5.4 | 10.6 | 15.5 | 20 | ||||
| Garis ke garis resistansi ohm | 1.8 | 0.8 | 0,55 | 0.28 | ||||
| Induktansi baris ke baris mH | 2.6 | 1.2 | 0.8 | 0,54 | ||||
| Konstanta torsi Nm / A | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| Kembali EMF V / KRPM | 3.66 | 3.72 | 3.76 | 3.94 | ||||
| Inersia rotor g.cm2 | 24 | 48 | 72 | 96 | ||||
| Panjang tubuh mm | 41 | 61 | 81 | 100 | ||||
| Mass Kg | 0.3 | 0.45 | 0.65 | 0.8 | ||||
◆UKURAN:
Nama Terkait:
Motor Bekas Pengering Rambut Listrik Tanpa Sikat |Alat Listrik Tanpa Sikat untuk Lift Rumah Tangga |Perangkat Listrik Berjalan Lancar tanpa Sikat
Aplikasi:
Industri otomasi industri: Komponen elektronik, pintu otomatis
Industri Kendaraan: Rekayasa filter udara mobil
Industri alat rumah tangga: Pengering rambut, mesin pemotong rumput
Industri medis: Penganalisis biokimia, penganalisis hematologi, sentrifuse
Industri instrumen ilmiah: detektor gas tambang, instrumen analisis kualitas batubara, detektor lingkungan, perangkat komputer presisi tertanam
Lainnya: Industri koreksi optik, dll.
