| MOQ: | 1 |
| harga: | negotiable |
| kemasan standar: | karton + busa pengepakan |
| Periode pengiriman: | 5-30 hari |
| metode pembayaran: | T / T, L / C |
INDIKASI MODEL:
OWM86BLS01
OWM: OWO Motor
86: Ukuran bingkai 86mm
BLS: Motor dc tanpa sikat persegi
01: Nomor seri
| Jenis berliku | Delta |
| Sudut efek hall | Sudut kelistrikan 120 derajat |
| Poros habis | 0,05 mm |
| Putar radial | 0,02 mm@450g |
| Akhiri pemutaran | 0,08 mm@450g |
| Kekuatan radial maks | 220N @ 20mm dari flensa |
| Kekuatan aksial maks | 60N |
| Kelas isolasi | Kelas B |
| Kekuatan dielektrik | 500VDC selama satu menit |
| Resistensi isolasi | 100MΩMin., 500VDC |
KONEKSI LISTRIK:
| Nomor Timbal | Warna timah | Pengukur timah | Fungsi | Deskripsi |
| 1 | Merah |
UL1007 26AWG |
Vcc | Tegangan suplai untuk aula |
| 2 | Biru | HALL A | ||
| 3 | hijau | HALL B | ||
| 4 | putih | Aula C | ||
| 5 | Hitam | GND | Tanah untuk sensor hall | |
| 6 | Kuning & Y / W |
UL1007 20AWG |
Fase A | |
| 7 | Merah & R / W. | Fase B | ||
| 8 | Hitam & B / W | Fase C |
SPESIFIKASI ELEKTRONIK:
| Model | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Jumlah tiang | 8 | 8 | 8 | 8 |
| Jumlah fase | 3 | 3 | 3 | 3 |
| Tegangan terukur VDC | 48 | 48 | 48 | 48 |
| RPM kecepatan terukur | 3000 | 3000 | 3000 | 3000 |
| Torsi terukur Nm | 0.35 | 0.7 | 1.4 | 2.1 |
| Nilai daya W | 110 | 220 | 440 | 660 |
| Torsi puncak Nm | 1.05 | 2.1 | 4.2 | 6.3 |
| Arus puncak A | 11 | 19 | 33 | 55 |
| Garis ke garis resistansi ohm | 1.05 | 0.36 | 0.2 | 0.16 |
| Induktansi baris ke baris mH | 2.2 | 1.05 | 0.48 | 0.3 |
| Konstanta torsi Nm / A | 0.1 | 0.11 | 0.13 | 0.11 |
| Kembali EMF | 10.5 | 11.5 | 13.5 | 11.5 |
| Inersia rotor g.cm2 | 400 | 800 | 1600 | 2400 |
| Panjang tubuh (L) mm | 58 | 71 | 98 | 125 |
| Berat Kg | 1.5 | 1.85 | 2.6 | 4 |
Item di atas adalah produk standar, kami dapat merancang dan membuat sesuai permintaan pelanggan.

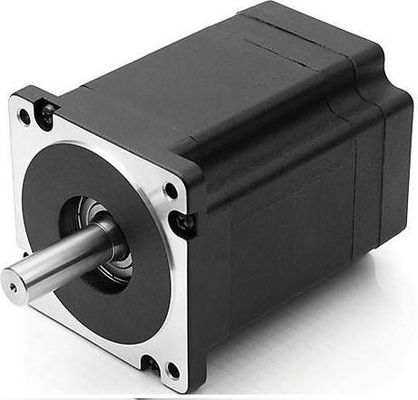

Motor BLDC seri 86mm dapat digunakan secara luas dengan otomasi industri, katup pompa, peralatan surya
|
|
