Detail produk:
|
| Sudut efek hall: | Sudut kelistrikan 120 derajat | poros habis: | 0,025mm |
|---|---|---|---|
| Putar radial: | 0,02 mm@460g | Akhiri main: | 0,08 mm@400g |
| Kekuatan radial maks: | 75N @ 20mm dari flensa | Kekuatan aksial maks: | 15N |
| Kekuatan dielektrik: | 500VDC selama satu menit | Resistensi isolasi: | 100MΩMin., 500VDC |
| Cahaya Tinggi: | motor arus searah brushless,motor brushless torsi tinggi |
||

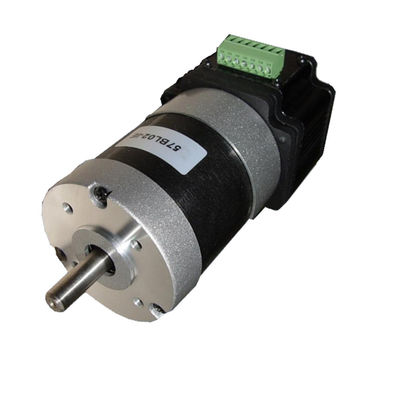

Motor Brushless 57mm dengan Driver Internal yang digunakan untuk instrumen analitik kualitas Batubara
Fitur:
Motor brushless 57mm mengadopsi desain terintegrasi penggerak.Ukurannya kecil dan kapasitasnya tinggi.Ini memiliki kontrol rotasi maju dan mundur, pengaturan kecepatan, keluaran sinyal kecepatan, dan fungsi lainnya.
Aplikasi:
Industri otomasi industri: Mesin berliku, pintu otomatis, pompa peristaltik
Industri instrumen ilmiah: Instrumen analisis kualitas batubara
Industri komunikasi: Antena satelit navigasi
Industri makanan: Mesin es krim
Industri alat rumah tangga: Mesin pemotong rumput, dll.
◆ SPESIFIKASI UMUM
| Jenis berliku | Delta | |
| Sudut efek hall | Sudut kelistrikan 120 derajat | |
| Poros habis | 0,025 mm | |
| Putar radial | 0,025 mm@460g | |
| Akhiri pemutaran | 0,025 mm@4000g | |
| Max.kekuatan radial | 75N @ 20mm dari flensa | |
| Max.gaya aksial | 15N | |
| Kelas isolasi | Kelas B | |
| Kekuatan dielektrik | 500VDC selama satu menit | |
| Resistensi isolasi | 100MΩMin., 500VDC | |
◆ SAMBUNGAN LISTRIK
| + 5V F / R SV PG GND GND + Vp | ||||
| O O O O O O O | ||||
| 1 2 3 4 5 6 7 |
| 7 + Vp --- INPUT DAYA DC + 36VDC | ||||
| 6 GND --- DASAR SISTEM UMUM | ||||
| 5 GND --- DASAR SISTEM UMUM | ||||
| 4 PG --- SPEED PULSE OUTPUT (TTL), 12 PULSE / REV | ||||
| 3 SV --- TEGANGAN KECEPATAN 0—5VDC | ||||
| 2 F / R --- ARAH PEMUTARAN, Hi = CCW | ||||
| 1 + 5V --- + 5V VOLTAGE OUTPUT | ||||
| CATATAN: KONTROL LOOP TUTUP KECEPATAN: 5000RPM MAX.DI SV = 5VDC | ||||
◆ SPESIFIKASI LISTRIK
| Model | OWM57BL (S) 01-IE | OWM57BL (S) 02-IE | OWM57BL (S) 03-IE | OWM57BL (S) 04-IE | ||||
| Jumlah tiang | 4 | 4 | 4 | 4 | ||||
| Jumlah fase | 3 | 3 | 3 | 3 | ||||
| Tegangan terukur VDC | 36 | 36 | 36 | 36 | ||||
| RPM kecepatan terukur | 4000 | 4000 | 4000 | 4000 | ||||
| Torsi terukur Nm | 0.11 | 0.22 | 0.32 | 0.43 | ||||
| Nilai daya W | 46 | 92 | 133 | 180 | ||||
| Garis ke garis resistansi ohm | 1.5 | 0.7 | 0.45 | 0.35 | ||||
| Induktansi baris ke baris mH | 4.5 | 2.1 | 1.4 | 1 | ||||
| Konstanta torsi Nm / A | 0,063 | 0,063 | 0,063 | 0,063 | ||||
| BackE.MF Vrms / KRPM | 6.6 | 6.6 | 6.6 | 6.6 | ||||
| Inersia rotor g.cm2 | 75 | 119 | 173 | 230 | ||||
| Panjang tubuh (L) mm | 78 | 98 | 118 | 138 | ||||
◆UKURAN:
