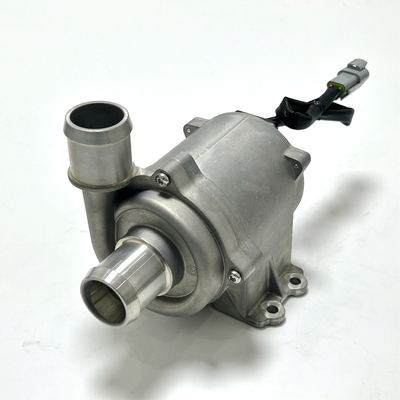

Bextreme Shell DC48V BLDC Pompa pendingin listrik untuk sirkulasi glikol

Fitur produk

Nama produk:Pompa Air Listrik BLDC

Model:OWPD650L-1

Masa pakai: 40000 jam

Kelas IP: IP67

Penampilan: paduan aluminium warna alami

Bracket: Semua dalam satu

Kebisingan: ≤ 65dB ((A)

Berat: 2,53kg

Ketat: Pada 0,4Mpa, kebocoran < 1 ml

Penghambat api: Menurut standar GB/T 2408, memenuhi tingkat pembakaran horizontal HB dan tingkat pembakaran vertikal V-0.

Kekuatan mekanik: Menurut standar QC/T413-2015, Memenuhi Rating Kekerasan: Pada mesin

Bahan terlarang: Memenuhi GBT 30512-2014

Ruang lingkup penggunaan

Suhu lingkungan: -40°C

Suhu cairan: -40 ∼ 85°C

Tipe cair: Penyejuk komersial dapat digunakan dengan pompa air, tetapi pencampuran penyejuk yang berbeda tidak diizinkan.

Agar sistem pendingin benar-benar diisi dengan media, sistem pendingin harus sepenuhnya dikeringkan ke vakum.

Pemasangan: Kebutuhan getaran dan kebisingan harus diperhitungkan dalam definisi lokasi pemasangan dan elemen pemasangan/pengikat khusus dalam aplikasi,dan posisi instalasi harus menghindari akumulasi air di permukaan/di dalam sistem koneksi.

Aplikasi khas: Sistem manajemen termal penyimpanan energi, kabinet pengisian yang didinginkan cair, sistem pusat data

Parameter dasar:

Tegangan nominal: 48VDC

Kisaran tegangan operasi: 30-60VDC

Rating arus: 15±5% A

Kinerja nominal: 120L/min@180Kpa

Daya masukan: 700W±5%

Tingkat aliran maksimum: 180±5% L/min

Kepala maksimum: 23±1 m

Kisaran kecepatan: 2500 rpm ∙5500 rpm

Resistensi: 2,6±3%Ω

Induktansi: sumbu-Q 14mH sumbu-D 13mH

BEMF: 24,5±3%V

Jumlah pasangan tiang: 3 pasang tiang

Kekuatan isolasi: F

Kekuatan listrik: <1mA >500MΩ

Panjang sabuk: U V W Panjang kabel daya 300mm

Informasi Plug-in: Amphenol:AT04-3P-RD01-NFK

Instruksi penggunaan pengontrol

Ukuran PCBA: 100mm*90mm, Tinggi: 32mm

Dimensi pemasangan pengontrol:

Ukuran radiator: 120mm*100mm, ketebalan radiator: 8mm

Tinggi keseluruhan (termasuk PCBA):42mm,Socket pemasangan:4mm*5mm(Pakai sekrup M3)

Pelabuhan kontrol I/O

1. PWM. Frekuensi masukan PWM: 100-1000Hz (disarankan 200Hz), amplitudo PWM: 10-48V, deskripsi rentang regulasi kecepatan siklus kerja: 0%-10%: pemberhentian pompa (disarankan 7% untuk sinyal pemberhentian), 11%-55%:operasi kecepatan minimum pompa; 56%-90%: kisaran kecepatan linier, 91%-100%: kecepatan maksimum operasi pompa
2. Kesalahan. output sinyal umpan balik kesalahan (jenis arus): tingkat tinggi (48V) untuk operasi normal, tingkat rendah (<1V) untuk kesalahan, dan arus operasi khas untuk umpan balik kesalahan adalah 5mA
3. GND, sinyal GND.
4. VSP. Regulasi kecepatan input tegangan analog (0-10V)
5. Pasokan 10V.

Ukuran pemasangan pompa

Kinerja pompa

Diagram skematis dari bangku uji
