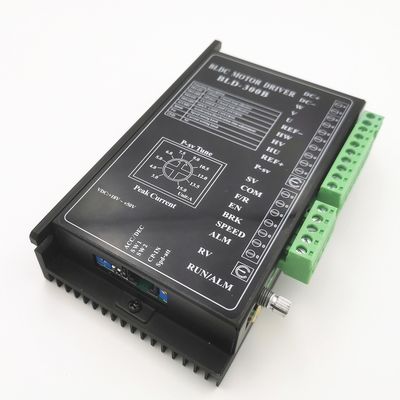

18-50V BLD-300B PWM Driver Motor DC Brushless Dengan Loop Terbuka

Driver Motor DC Brushless 18-50V BLD-300B Dengan Kontrol PWM Loop Tertutup



Pengantar singkat



BLD-300B dirancang oleh teknologi motor Changzhou Bextreme Shell dan terutama untuk motor BLDC

( 48v: 440w / 24V: 300w)



Fitur:

Pengaturan waktu Acc/Des

Indikasi alarm

Pengaturan arus puncak

Pemilihan pasangan kutub

Kontrol loop terbuka/tertutup

Pengaturan kecepatan potensiometer eksternal

Pengaturan P-sv arus keluaran maksimum

Pengaturan kecepatan sinyal analog eksternal

Pengaturan kecepatan PWM



Kinerja Listrik

Parameter driver Nilai Min Nilai Khas Nilai Maks

Masukan tegangan DC (V): 12,24V,36V,48V,56

Output saat ini (A) : 15

Rentang kecepatan motor (rpm): 20000

Tegangan sinyal hall (V): 5

Arus penggerak hall (mA): 12

Potensiometer eksternal (KΩ): 10

Dimensi (Satuan: mm)

Pengaturan fungsi

1. Pemilihan pasangan kutub motor

SW1 adalah untuk pemilihan pasangan kutub motor agar sesuai dengan yang berbeda

motor BLDC.AKTIF=2P;MATI = 4P



2. Pengaturan loop Terbuka/Tertutup

SW2 ON=Pengaturan loop tertutup;SW2 OFF=Pengaturan loop terbuka

3. Pengaturan arus puncak

Gunakan P-sv untuk mengatur arus puncak keluaran.Ketika beban meningkat tiba-tiba, output

arus akan dibatasi oleh nilai pengaturan, yang mengurangi kecepatan motor dan melindungi

motor.Rentang pengaturan saat ini: 3-15A.Harap tetapkan sebagai hak.

Karena kesalahan yang dapat diterima dari arus nyata dan nilai pengaturan adalah ± 10%, untuk memastikan keamanan, atur

saat ini lebih rendah sesuai.

4. Pengaturan waktu ACC/DEC

Atur waktu akselerasi dan waktu deselerasi dengan ACC/DEC, kisarannya adalah 0,3-15 detik.Percepatan

waktu adalah waktu yang dibutuhkan dari 0 sampai kecepatan terukur.Waktu perlambatan adalah waktu yang dibutuhkan dari nilai

kecepatan ke 0.

Deskripsi sinyal port

Kategori sinyal

Deskripsi Fungsional Terminal



Sinyal kontrol



BRK:Sinyal kontrol berhenti rem motor;BRK dan COM terhubung secara default,

rem motor berhenti saat BRK dan COM putus.

ID:Stop sinyal terminal; EN menghubungkan COM, motor berjalan, jika tidak

motor berhenti.

NS: Terminal kontrol arah motor;F/R dan COM putuskan, motor

akan berputar searah jarum jam, dan sebaliknya, motor akan berputar

berlawanan arah jarum jam.

KOM:Pelabuhan umum (GND)



SV

Input pengaturan kecepatan potensiometer eksternal;

Terminal input tegangan analog eksternal

Masukan pengaturan kecepatan PWM



Sinyal aula

REF+ Catu daya sinyal sensor Hall+

Sinyal sensor Hall HU Hu

Sinyal sensor Hall HV Hv

Sinyal sensor Hall HW Hw

REF- Sinyal sensor hall-



Sambungan motor

W Motor garis W fase

V Motor garis V fase

V Jalur motor fase U



Kekuasaankoneksi

DC+ Power supply elektroda positif (18-50VDC)

DC- Power supply elektroda negatif (Hall sensor elektroda negatif)



sinyal keluaran

Keluaran KECEPATANfrekuensi pulsa sesuai dengan kecepatan lari.Kecepatan dapat diketahui

Menurut:

N(rpm)= (F/P)×60/3

F: Frekuensi pulsa keluaran P: Pasangan kutub motor N: Kecepatan motor

Contoh : Motor memiliki 4 pasang kutub,

F=1sec/2ms=500Hz

N(rpm)=(500/4)×60/3=2500



ALM:Output sinyal kesalahan motor atau driver.Ini adalah 5v dalam situasi normal dan

0V saat terjadi kesalahan.



Antarmuka driver dan diagram pengkabelan

Metode dan pengaturan pengaturan kecepatan

1. Pengaturan kecepatan melalui potensiometer bawaan

Kecepatan motor meningkat ketika kenop RV diputar searah jarum jam, ketika berlawanan arah jarum jam, motor

kecepatan berkurang.

2. Pengaturan kecepatan melalui potensiometer eksternal

Gunakan potensiometer yang sesuai dengan nilai resistansi 10KΩ;saat menghubungkan eksternal

potensiometer, terminal tengah terhubung ke SV, dua terminal lainnya terhubung ke

REF+ dan COM.

Perhatikan: 1. RV harus diputar berlawanan arah jarum jam untuk membatasi posisi.

3. Pengaturan kecepatan melalui sinyal analog eksternal 0-5V

Tegangan sinyal analog bisa 0 5VDC;ketika tegangan 0.2VDC, motor

kecepatan mencapai 4% dari kecepatan tercepat;ketika tegangan 5 VDC, kecepatan motor mencapai

nilai maksimum, yang tergantung pada spesifikasi motor dan tegangan listrik.

4.Pengaturan Kecepatan PWM (5V PWM, 1-3KHz)

Ketika rasio tugas pulsa adalah 4%, kecepatan motor adalah 4% dari kecepatan maksimal, ketika rasio tugas adalah 100%,

motor mencapai kecepatan maksimal.Kecepatan maks juga tergantung pada spesifikasi motor dan

tegangan listrik.
