| MOQ: | 5 set |
| harga: | negotiable |
| kemasan standar: | kemasan standar |
| Periode pengiriman: | 5-25days |
| metode pembayaran: | T/T,L/C |
| Kapasitas pasokan: | 300 set/hari |

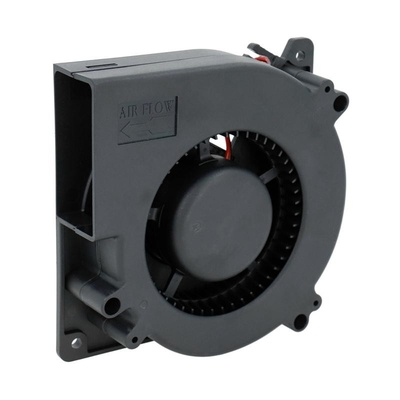

Split Blower Impeller 225-86 Dc Fan Motor Kipas Sentrifugal BLDC
1: Fitur Blower Udara DC Brushless:
1: Kecepatan tinggi, bantalan bola berkecepatan tinggi khusus (NMB) menawarkan masa pakai yang lama dan kebisingan yang lebih rendah
2: Output tekanan tinggi dan aliran udara dengan desain ukuran yang kompak
3: Efisiensi tinggi, jauh lebih efisien daripada sikat motor blower
4: Keandalan tinggi, pengontrol khusus membuat pekerjaan lebih andal
5: Cerdas tinggi, pengaturan kecepatan PWM, inversi positif, umpan balik sinyal PG, pengendalian cerdas
2:
|
Bahan
|
Impeller terbuat dari PA66
|
|
Bantalan
|
Laher
|
|
Kontrol kecepatan
|
Kontrol masukan 0-5/10V atau PWM
|
|
Suhu Kerja
|
-40~ +60°C
|
|
Kelas isolasi
|
B
|
|
Kelas Perlindungan
|
IP55
|
|
Persetujuan
|
CCC, CE
|
3: Parameter Produk
| Model | OWB9290-24 | OWB9290-48 |
| Nilai Tegangan | 24VDC | 48VDC |
| Nilai saat ini (terbuka) | 7A | 3.9A |
| Aliran udara (terbuka) | 33M3/H | 35M3/H |
| Kecepatan Motor (terbuka) | 22000 RPM | 24000RPM |
| Nilai saat ini (tertutup) | 3.4A | 2.2A |
| Tekanan udara (tertutup) | 10,5 kPa | 12kPa |
| Kecepatan Motor (tertutup) | 25800 RPM | 27300RPM |
| Tiang motor | 4 | 4 |
| Resistansi Fase | 0,82 Ohm | 1,53 Ohm |
| Kebisingan | 80 dBA | 80 dBA |
| Laher | NMB Bantalan bola berkecepatan tinggi | |
| Motor penggerak | Motor DC 3 fasa tanpa sikat | |
| Sudut sensor aula | 120° | |
| RPM-Pulsa | 1Hz=30rpm | |
| Jenis berliku | Delta | |
| Berliku menahan Tegangan | 500VDC (1 menit) | |
| Kelas isolasi | Kelas F | |
| Berat peniup | 490g | |
| nilai IP | IP54 | |
| Suhu operasi | -20 ℃ ~ 50 ℃ | |
| Kehidupan pelayanan (di bawah 40 ℃) | 10.000 jam | |
Seri OWB9290 udara DC tanpa sikat peniup
4: Kinerja produk
Periode pergantian blower DC brushless OWB9290
Kurva kinerja blower DC tanpa sikat OWB9290
5: Dimensi keseluruhan
6: Diagram pengkabelan
| Pin 4 | Merah | +5V |
| Pin 5 | Ungu | Aula A |
| Pin 6 | Hijau | Aula B |
| Pin 7 | Abu-abu | Hall C |
| Pin 8 | Hitam | GND |
| Pin 1 | Kuning | Fasa motor A |
| Pin 2 | Biru | Fasa motorB |
| Pin 3 | Putih | Fasa motorC |
7: Perhatian
1: Jangan bekerja di bawah tekanan udara maksimal, aliran udara terlalu kecil pada tekanan udara maksimal, dan tidak aman untuk digunakan.
2: Tambahkan filter yang dipasang ke intake membuat masa pakai bantalan blower lebih lama.
3: Arah rotasi yang benar adalah CCW
4: Jangan gunakan peniup dalam suhu tinggi, kelembaban tinggi, medan magnet tinggi
5: Silakan gunakan catu daya yang sesuai untuk blower.
6: Silakan hubungi kami untuk model driver/pengontrol suitbale.
|
|
