Perlindungan Overload Brushless DC Motor Driver Board Sirkuit Buatan Perangkat Keras Murni
  • Nama
  • Nama
  • Nama
  • Nama

Perlindungan Overload Brushless DC Motor Driver Board Sirkuit Buatan Perangkat Keras Murni

MOQ: 1 set
harga: dapat dinegosiasikan
kemasan standar: Karton + busa pengepakan
Periode pengiriman: 5-30 hari
metode pembayaran: T / T, L / C
Kapasitas pasokan: 1000 pcs per hari
Informasi Detail
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
OWO
Nomor model
JYQD-V7.3E2
Tegangan operasi:
12V-36V
Operasi Saat Ini:
1-15A
Sensor:
Sensor hall
Ukuran:
63X42.5X17mm (L * W * H)
Kontrol kecepatan:
0.1V-5V atau input PWM
IC:
JY01
Menyoroti:

driver motor bldc

,

driver motor 3 fase

Deskripsi Produk

JYQD-V7.3E driver motor DC brushless, sensor Hall, pengontrol kecepatan motor DC brushless, papan driver motor bldc

Papan driver motor DC brushless JYQD-V7.3E2 12V-36V



Spesifikasi

Tegangan Operasi DC 12V-36V
Operasi saat ini ≤15A
Daya keluaran ≤500W
Kontrol kecepatan 0.1V-5V atau input PWM
Suhu Operasional -40-85 ℃
Kelembaban pengoperasian ≤90%
Perlindungan Perlindungan beban berlebih, perlindungan rotor terkunci, perlindungan arus berlebih
Fungsi Keluaran sinyal pulsa cepat, pembalikan lembut (485, port CAN opsional)
Dimensi keseluruhan 63X42.5X17mm (L * W * H)
Berat bersih 30 g
Komponen opsional

Potensiometer pengatur kecepatan

eksternal 5 digit tachometer


PERHATIAN:

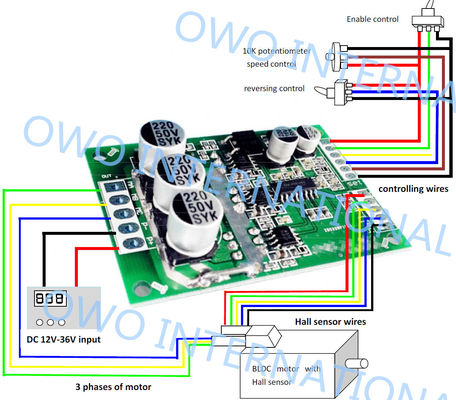

1: Papan driver motor DC brushless ini banyak digunakan untuk DC Brushless dengan sensor Hall (sudut 120 °) motor DC brushless tiga fase


2: pastikan untuk menambahkan heat sink saat daya keluaran lebih dari 60W.


Saat memasang unit pendingin, tambahkan lapisan isolasi untuk 6 pcs MOSFET.Ini akan merusak papan driver secara permanen tanpa isolasi, dan juga menerapkan Gemuk Silikon Konduktor Panas pada isolasi untuk pendinginan yang lebih baik.

3: Karena pabrik motor BLDC dapat menggunakan urutan Hall yang berbeda, jika motor mulai tidak normal, tidak dapat memulai atau arus semakin tinggi, harap sesuaikan urutan Hall, atau pengemudi akan rusak.



4: Harap tawarkan voltase yang tepat ke pengemudi, jangan melebihi rentang operasi.dan pengemudi memiliki 5V built-in untuk kontrol kecepatan, JANGAN hubungkan catu daya ekstra (5V) ke driver untuk pengendalian kecepatan, itu akan merusak pengemudi.



Dimensi pemasangan





Dukungan Pengembangan:



Kami menawarkan diagram skematik, pemrograman khusus IC, layanan desain perangkat keras
