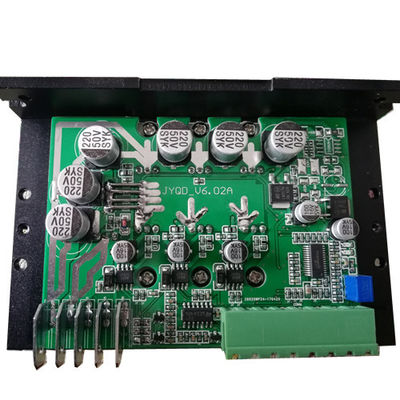

JYQD-V6.02A 0 Sampai 5v 720W Pwm BLDC Driver Board Speed ​​Controller

24V 2-Quadrant, driver motor DC brushless 3 fase untuk motor tanpa sensor

Memperhatikan:

Deskripsi:

Seri S adalah penggerak kecepatan ringkas sederhana dengan parameter tetap dan menjadi 0 ~ 5 Voltase analog atau 0 ~ 100% PWM. Juga bisa berupa frekuensi 0 ~ 3KHz dengan menambahkan unit FV pada PCB. Nomor kutub motor, rentang kecepatan dan waktu ramp perlu disajikan sebelum memesan. Nilai tegangan adalah 12,24,36,48,60VDC. Nilai kerja saat ini adalah 10,20,30,40,50A. Tingkat suhu lingkungan adalah -40 ~ 65 ℃.

Fitur:

♦Teknologi pemasangan permukaan dan ukuran kompak.

♦ Kontrol kecepatan loop tertutup 2-Kuadran PI dengan linieritas yang baik.

♦ Parameter yang cocok untuk motor yang berbeda dan mudah digunakan.

♦ Fungsi kontrol pengaktifan F / R, rem, referensi kecepatan, tegangan berlebih, tegangan di bawah, suhu berlebih, dan fungsi output pulsa kecepatan (PG), alarm.

♦ Tiga jenis input referensi: tegangan analog, PWM, frekuensi.

♦ Pengguna bisa mendapatkan kecepatan motor yang akurat melalui fungsi output pulsa kecepatan

♦ Cocok untuk motor BLDC 3-fase dengan sensor hall.

♦ Penggunaan chip kelas industri

♦ Ekstra pilih tambahkan panel tampilan kecepatan, dapat menunjukkan kecepatan motor, kecepatan kontrol gratis, Ubah F / R motor, Mulai dan Hentikan motor

Aturan Penamaan:

    BLSD 12 20 DC - 2Q - S -8 -040 -0,5 - TAP
BLSD: driver kecepatan BLDC

12: Nilai Tegangan (VDC)

20: Batas Arus Puncak (A)

DC: masukan daya DC

2Q: Mode mengemudi 2-Kuadran

S: S series (ukuran kecil dan parameter tetap)

8: Jumlah tiang motor

040: Rentang kecepatan maks (rpm / 100)

0.5: Waktu ramp tipe RC dari referensi SV (S)

T: T = -40 ~ + 65 ºC Ta, tidak berlabel = -10 ~ + 45 ºC Ta

A: A = 60º Sensor hall, tidak berlabel = 120º Hall sensor

P: P = 0-3KHz input pulsa pada SV, tidak berlabel = 0-5V pada SV

S Series 2Q BLDC Speed ​​Driver Dengan Parameter Tetap:
