110V / 220V AC Input Stepper Motor Driver Board, Papan Kontrol Motor Tegangan Tinggi

MOQ:	1 set
harga:	negotiable
kemasan standar:	Tas pe + karton
Periode pengiriman:	5-10 hari
metode pembayaran:	T / T, L / C, Paypal
Kapasitas pasokan:	1000 set / hari

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

Nomor model

JYQD-V8.8

Tegangan kerja:

90-265V AC

Bekerja saat ini:

Motor yang cocok:

motor tanpa sensor

Suhu operasi.:

-20 - 85 ℃

Bentuk:

Empat persegi panjang

Perlindungan OV / LV:

Menyoroti:

driver motor bldc

driver motor 3 fase

Deskripsi Produk

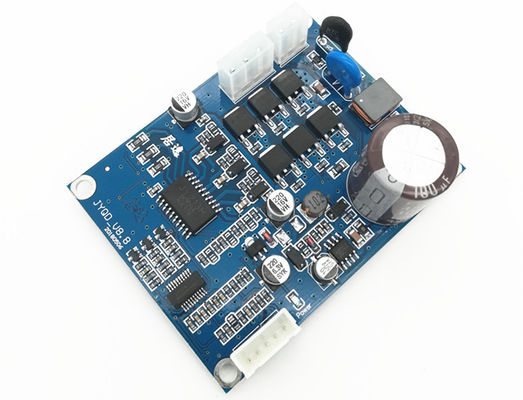

JYQD-V8.8 / JYQD-V8.8D AC masukan papan driver motor brushless tegangan tinggi

(Untuk motor DC Brushless Sensorless)

Nomor model	JYQD-V8.8 / JYQD-V8.8D
Suhu operasi.	-20—85 ℃
Tegangan operasi	110V AC / 220V AC
Max saat ini	1A
Lanjutan pekerjaan saat ini	0,5A
· Kontrol kecepatan PWM	Frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
Pengaturan kecepatan tegangan analog	0-5V
Perlindungan OV / LV	IYA
Kecepatan keluaran sinyal pulsa	IYA

Catatan aplikasi:

1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.

2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)

3. Papan driver JYQD-V8.8 adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika daya motor lebih dari 60W maka harus menambahkan heatsink seperti diagram dibawah ini.

4. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.

5. Terminal “M” pada papan driver JYQD-V8.8 adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA.

Diagram pengkabelan

5V ----- Tegangan output internal papan driver

M ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

1. Port kontrol

Z / F---- Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.

VR---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%

GND—Digunakan untuk kontrol internal papan Drive

2. Port daya

U / MA ---- fase motor A

V / MB ---- fase motor B

W / MC---- fase motor C

AC---- L

AC---- N

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan tidak normal, yang mempengaruhi penggunaan normal.

4. Papan driver input AC ini dapat menjadi driver internal dalam aplikasi

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar dimensi

UNDUH PANDUAN PENGGUNA JYQD-V8.8

JYQD-V8.8-Bahasa Inggris.pdf
