Detail produk:
|
| Tegangan kerja: | 24V DC | Bekerja saat ini: | 15A |
|---|---|---|---|
| Motor yang cocok: | motor tanpa sensor | Suhu operasi.: | -20- + 85 ℃ |

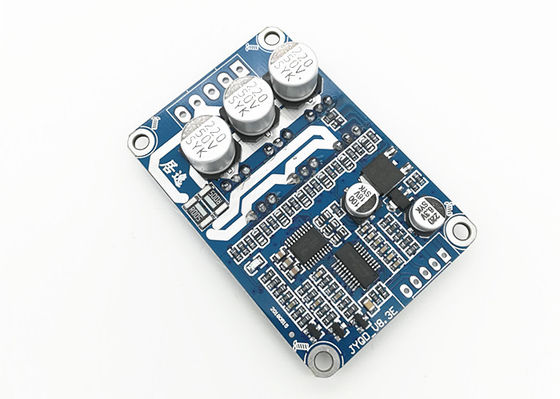

| Nama Produk: | Papan driver motor BLDC | Warna: | Biru |
| Cahaya Tinggi: | driver motor bldc,driver motor 3 fase |
||
| Nomor model | JYQD-V8.3E |
| Suhu operasi. | -20—85 ℃ |
| Tegangan operasi | 12V-36V |
| Max saat ini | 15A |
| Lanjutan pekerjaan saat ini | 15A |
| · Kontrol kecepatan PWM | Frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| Pengaturan kecepatan tegangan analog | 0-5V |
| Perlindungan OV / LV | IYA |
| Kecepatan keluaran sinyal pulsa | IYA |
| 1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan. |
| 2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian) |
| 3. Papan driver JYQD-V8.3E adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika daya motor lebih dari 60W maka harus menambahkan heatsink seperti diagram dibawah ini. |
| 4. Harap perhatikan bahwa papan driver JYQD-V8.3E tidak memiliki perlindungan koneksi anti-mundur, itu akan merusak papan driver secara permanen jika koneksi polaritas terbalik. |
| 5. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan. |
|
6. Terminal “M” pada papan driver JYQD_V8.3E adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA.
|
|
3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan tidak normal, yang mempengaruhi penggunaan normal.
|
| 4. Jarak kontrol port: 2.54mm, Jarak port daya: 3.96 mm |
| 5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan |
