Detail produk:
|
| Tegangan kerja: | 12-36V DC | Daya penggerak maks: | 500W |
|---|---|---|---|
| Motor yang cocok: | motor BLDC tanpa sensor | Suhu operasi.: | -20—85 ℃ |

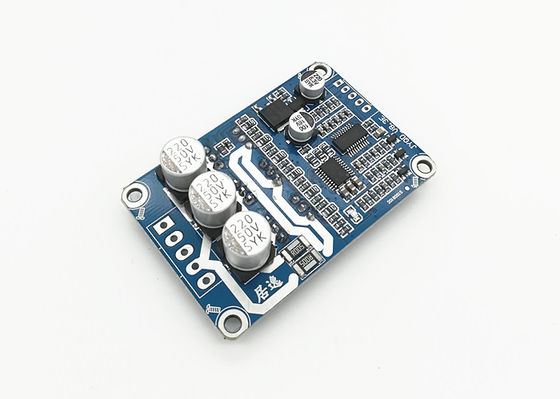

| Nama produk: | Pengemudi motor BLDC 3 fase | Warna: | Biru |
| Cahaya Tinggi: | driver motor bldc,driver motor 3 fase |
||
| 5V | Tegangan output internal papan driver |
| M | Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V. |
| Z / F | Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya. |
| VR | Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| GND | Digunakan untuk kontrol internal papan Drive |
| MA | fase motor A |
| MB | fase motor B |
| MC | fase motor C |
| GND | DC- |
| VCC | DC + |
|
3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan tidak normal, yang mempengaruhi penggunaan normal. |
|
4. Jarak kontrol port: 2.54mm, Jarak port daya: 3.96 mm
|
|
5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan. |
| Catatan aplikasi: |
|
1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.
|
|
2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)
|
| 3. Papan driver JYQD-V8.3E adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika daya motor lebih dari 60W maka harus menambahkan heatsink seperti diagram dibawah ini. |
