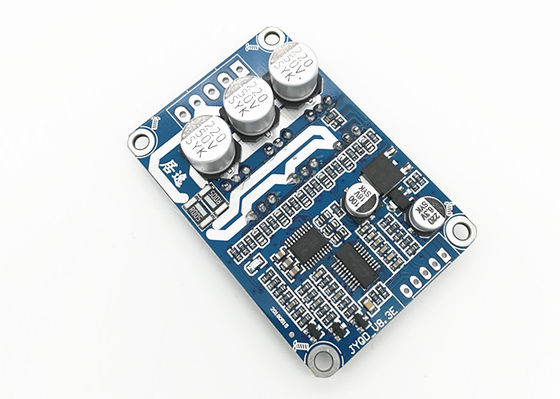

-20-85 ℃ Pengontrol Motor Tanpa Sensor Tanpa Sensor, Driver Bldc Tanpa Sensor 24V

MOQ:	1 set
harga:	Bisa dinegosiasikan
kemasan standar:	Tas pe + karton
Periode pengiriman:	5-10 hari
metode pembayaran:	T / T, L / C, Paypal
Kapasitas pasokan:	1000 set / hari

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

Nomor model

JYQD-V8.3E

Tegangan kerja:

24-36V DC

Bekerja saat ini:

Motor yang cocok:

motor tanpa sensor

Suhu operasi.:

-20—85 ℃

Siklus:

0-100%

papan telanjang:

Menyoroti:

pengemudi motor bldc

pengemudi motor tanpa sikat

Deskripsi Produk

12-36V DC JYQD-V8.3E sirkuit driver motor DC brushless tanpa sensor untuk motor tanpa sensor

(Untuk motor DC Brushless Sensorless)

Nomor model	JYQD-V8.3E
Suhu operasi.	-20—85 ℃
Tegangan operasi	12V-36V
Max saat ini	15A
Lanjutan pekerjaan saat ini	15A
· Kontrol kecepatan PWM	Frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
Pengaturan kecepatan tegangan analog	0-5V
Perlindungan OV / LV	IYA
Kecepatan keluaran sinyal pulsa	IYA

Catatan aplikasi:

1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.

2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)

3. Papan driver JYQD-V8.3E adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika daya motor lebih dari 60W maka harus menambahkan heatsink seperti diagram dibawah ini.

4. Harap perhatikan bahwa papan driver JYQD-V8.3E tidak memiliki perlindungan koneksi anti-mundur, itu akan merusak papan driver secara permanen jika koneksi polaritas terbalik.

5. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.

6. Terminal “M” pada papan driver JYQD-V8.3E adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA.

Diagram pengkabelan

5V	Tegangan output internal papan driver
M	Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.
Z / F	Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.
VR	Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
GND	Digunakan untuk kontrol internal papan Drive

2. Port daya

MA	fase motor A
MB	fase motor B
MC	fase motor C
GND	DC-
VCC	DC +

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan tidak normal, yang mempengaruhi penggunaan normal.

4. Jarak kontrol port: 2.54mm, Jarak port daya: 3.96 mm

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar dimensi

UNDUH PANDUAN PENGGUNA JYQD-V8.3E

JYQD-V8.3E-Bahasa Inggris.pdf

Hubungi Sekarang
