12V-24VDC 3A ukuran kecil JYQD-V6.7 BLDC driver motor untuk motor BLDC tanpa sensor
(Untuk motor DC Brushless Sensorless)
| Nomor model |
JYQD-V6.7 |
| Suhu operasi. |
-20—85 ℃ |
| Tegangan operasi |
12V / 24V |
| Max saat ini |
3A |
| Lanjutan pekerjaan saat ini |
2A |
| · Kontrol kecepatan PWM |
Frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| Pengaturan kecepatan tegangan analog |
0-5V |
| Kecepatan keluaran sinyal pulsa |
IYA |
Catatan aplikasi:
1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.
2. Papan driver motor BLDC ini digunakan untuk motor tanpa sensor tanpa sikat 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor tanpa sikat 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)
3. Papan driver JYQD-V6.7 adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika power motor lebih dari 36W maka harus menambahkan heatsink seperti diagram dibawah ini.
4. Harap perhatikan bahwa papan driver JYQD-V6.7 tidak memiliki perlindungan koneksi anti-mundur, itu akan secara permanen merusak papan driver jika koneksi polaritas terbalik.
5. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.
6. Terminal "SC" pada papan driver JYQD-V6.7 adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA.

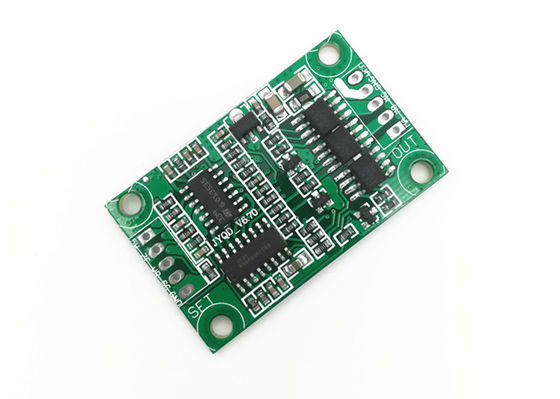

Diagram papan pengemudi
Diagram pengkabelan
5V ----- Tegangan output internal papan driver
SC ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.
1. Port kontrol
Z / F---- Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.
VR ---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
GND—Digunakan untuk kontrol internal papan Drive
2. Port daya
MA ---- fase motor A
MB ---- fase motor B
MC---- fase motor C
GND---- DC-
VCC---- DC +
3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan tidak normal, yang mempengaruhi penggunaan normal.
4. Jarak kontrol port: 2.54mm, Jarak port daya: 2.54 mm
5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.
Gambar dimensi
UNDUH PANDUAN PENGGUNA JYQD-V6.7
