Detail produk:
|
| Tegangan kerja: | 36-72V DC | Bekerja saat ini: | 15A |
|---|---|---|---|
| Kontrol kecepatan: | PWM atau 0-5V | Suhu operasi.: | -20--85 ℃ |
| Bentuk: | Empat persegi panjang | Output sinyal pulsa cepat: | Iya |
| Cahaya Tinggi: | driver motor brushless,driver motor 3 fase |
||
| Catatan aplikasi: |
| 1. Pastikan bahwa parameter voltase dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan. |
|
2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3-fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3-fase secara langsung.Jika efek mengemudi tidak baik (seperti memulai jitter, membalikkan, arus kerja tanpa beban motor terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat memulai dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran untuk cara melakukan penyesuaian)
|

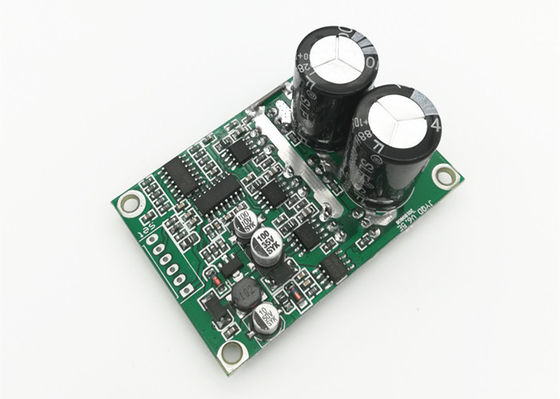

| 3. Papan driver JYQD-V6.5E adalah papan kosong tanpa housing dan heatsink.Jika daya motor di bawah 100W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan insulasi sumur.Jika daya motor lebih dari 100W, maka harus menambahkan heatsink seperti diagram seperti di bawah ini. |
|
4. Harap perhatikan bahwa papan driver JYQD-V6.5E tidak memiliki perlindungan koneksi anti-balik, ini akan secara permanen merusak papan driver jika koneksi polaritas terbalik.
|
| 5. Port keluaran 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan. |
| 6. Terminal "Sinyal" pada papan driver JYQD-V6.5E adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA. |
| Z/F---- Port kontrol arah berputar.Hubungkan "5V" level tinggi atau tidak ada koneksi ke arah Maju, sambungkan level rendah 0 V atau sambungkan ke GND adalah arah terbalik. |
| VR---- Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 20KHZ;Siklus tugas 0-100% |
| GND--- Digunakan untuk kontrol internal papan Drive |
| Torsi--- Untuk memulai penggunaan penyesuaian torsi, pastikan melepas resistor untuk torsi tetap di papan sebelum menggunakan fungsi ini (hubungi kami jika Anda ingin menggunakan fungsi ini sebelum menggunakan) |
| MA | fase motor A |
| MB | fase motor B |
| MC | fase motor C |
| GND | DC- |
| VCC | DC + |
