| Model: JYQD-V7.0 |
| Suhu pengoperasian: -20—85 ℃ |
| Tegangan operasi: 12V / 24V |
| Max saat ini: 3A |
| Operasi terus menerus saat ini: 2A |
| Pengaturan kecepatan PWM (1-20khz): siklus kerja 0-100% |
| Pengaturan kecepatan tegangan analog: 0-5V |
| LED Kesalahan: Ya |
Panduan aplikasi
1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran yang ditentukan.
2. Berlaku untuk hall motor dc brushless dengan Hall pada 120 °, tidak semua urutan garis Hall pabrik sesuai, Anda dapat menyesuaikan urutan garis Hall atau urutan garis tiga fase motor sesuai dengan situasi aktual, untuk mencapai efek mengemudi terbaik .

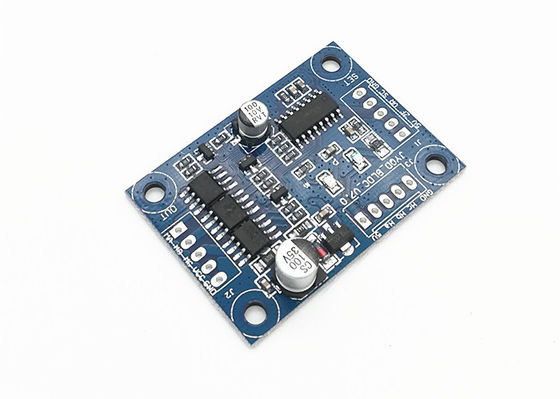

3. JYQD-V7.0 adalah papan driver tanpa housing dan heatsink, dapat menggerakkan motor di bawah 36 watt tanpa heatsink, tetapi membutuhkan ventilasi normal.
4. Port output 5V pada papan drive dilarang untuk menghubungkan peralatan daya eksternal.Ini hanya berlaku untuk potensiometer eksternal atau sakelar untuk penyesuaian kecepatan, pergantian, dan operasi pengaktifan
Diagram pengkabelan
1. Port kontrol
5V —Tegangan keluaran internal papan driver, potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan
Z / F—Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.
VR —Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
SC—Aktifkan kontrol port.Hubungkan 5V atau tidak ada koneksi untuk mengizinkan operasi, hubungkan GND untuk melarang operasi.
GND—Digunakan untuk kontrol internal papan Drive
2. Port daya
MA ---- fase motor A
MB ---- fase motor B
MC---- fase motor C
GND---- DC-
VCC---- DC +
3: Port sensor hall
Ha--- Hall a
Hb--- Hall b
Hc--- Hall c
GND--- GND
5V--- Keluaran 5V
4. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.
5. Jarak kontrol port: 2.54mm, Jarak port daya: 2.54 mm
6. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.
Gambar dimensi
