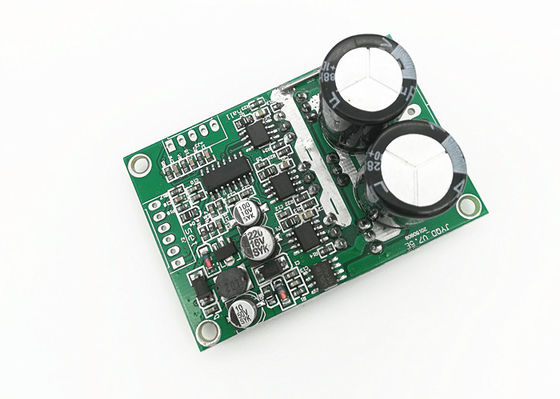

BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET

BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET
BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET

Gambar besar :  BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET

Detail produk:
Tempat asal: Cina
Nama merek: JUYI
Nomor model: JYQD-V7.5E
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Tas pe + karton
Waktu pengiriman: 5-10 hari
Syarat-syarat pembayaran: T / T, L / C, Paypal
Menyediakan kemampuan: 1000 set / hari

BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET

Deskripsi
Tegangan kerja: 36VDC Bekerja saat ini: 15A
Kontrol kecepatan PWM: Iya Output sinyal pulsa cepat: Termasuk
Suhu Operasional: -20—85 ℃ kekuatan penuh: 700w
Cahaya Tinggi:

driver pwm motor dc

,

pwm kontrol motor 3 fasa

,

kontrol pwm motor bldc

Ukuran kompak Hall effect BLDC driver motor 36VDC, 15A kontrol kecepatan PWM saat ini

MODEL SUHU OPERASIONAL(℃) TEGANGAN OPERASI(V.) Kekuatan penuh

· LANJUTAN OPERASI SAAT INI

(SEBUAH)

PERATURAN KECEPATAN PWM

(1-20KHZ)

PERATURAN KECEPATAN TEGANGAN ANALOG (V) Kecepatan keluaran sinyal pulsa
JYQD-V7.5E -20—85 ℃ DC36V 700W 15A

Siklus

0-100%

0-5V










Aplikasi:
Kipas BLDC
Motor BLDC
Blower udara BLDC
Pompa air BLDC



BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET 0

Diagram pengkabelan
BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET 1
1. Port kontrol
5V —Tegangan keluaran internal papan driver, potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan

Z / F —Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.

VR —Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%

EL—Aktifkan kontrol port.Hubungkan 5V atau tidak ada koneksi untuk mengizinkan operasi, hubungkan GND untuk melarang operasi.

Sinyal- Keluaran sinyal pulsa kecepatan

GND—Digunakan untuk kontrol internal papan Drive

2. Port daya

MA ---- fasa motor A.
MB ---- fase motor B
MC ---- fase motor C
GND ---- DC-
VCC ---- DC +

3: Port sensor hall
Ha --- Hall a
Hb --- Hall b
Hc --- Hall c
GND --- GND
Output 5V --- 5V

4. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.

5. Jarak kontrol port: 2.54mm, Jarak port daya: 3.96 mm

6. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.


Gambar dimensi
BLDC Tiga Fasa Pwm Dc Kontrol Kecepatan Driver Motor MOSFET 2

Panduan aplikasi
1. Pastikan parameter voltase dan daya motor tidak melebihi kisaran seperti yang ditentukan.
2. Berlaku untuk hall motor dc brushless dengan Hall pada 120 °, tidak semua urutan garis Hall pabrikan sesuai, Anda dapat menyesuaikan urutan garis Hall atau urutan garis tiga fase motor sesuai dengan situasi aktual, untuk mencapai efek mengemudi terbaik.
3. JYQD-V7.5E adalah papan driver tanpa housing dan heatsink, dapat menggerakkan motor di bawah 100 watt tanpa heatsink, tetapi membutuhkan ventilasi normal.
4. Port output 5V pada papan drive dilarang untuk menghubungkan peralatan daya eksternal.Ini hanya berlaku untuk potensiometer eksternal atau sakelar untuk penyesuaian kecepatan, pergantian, dan operasi pengaktifan
















UNDUH PANDUAN PENGGUNA JYQD-V7.5E
